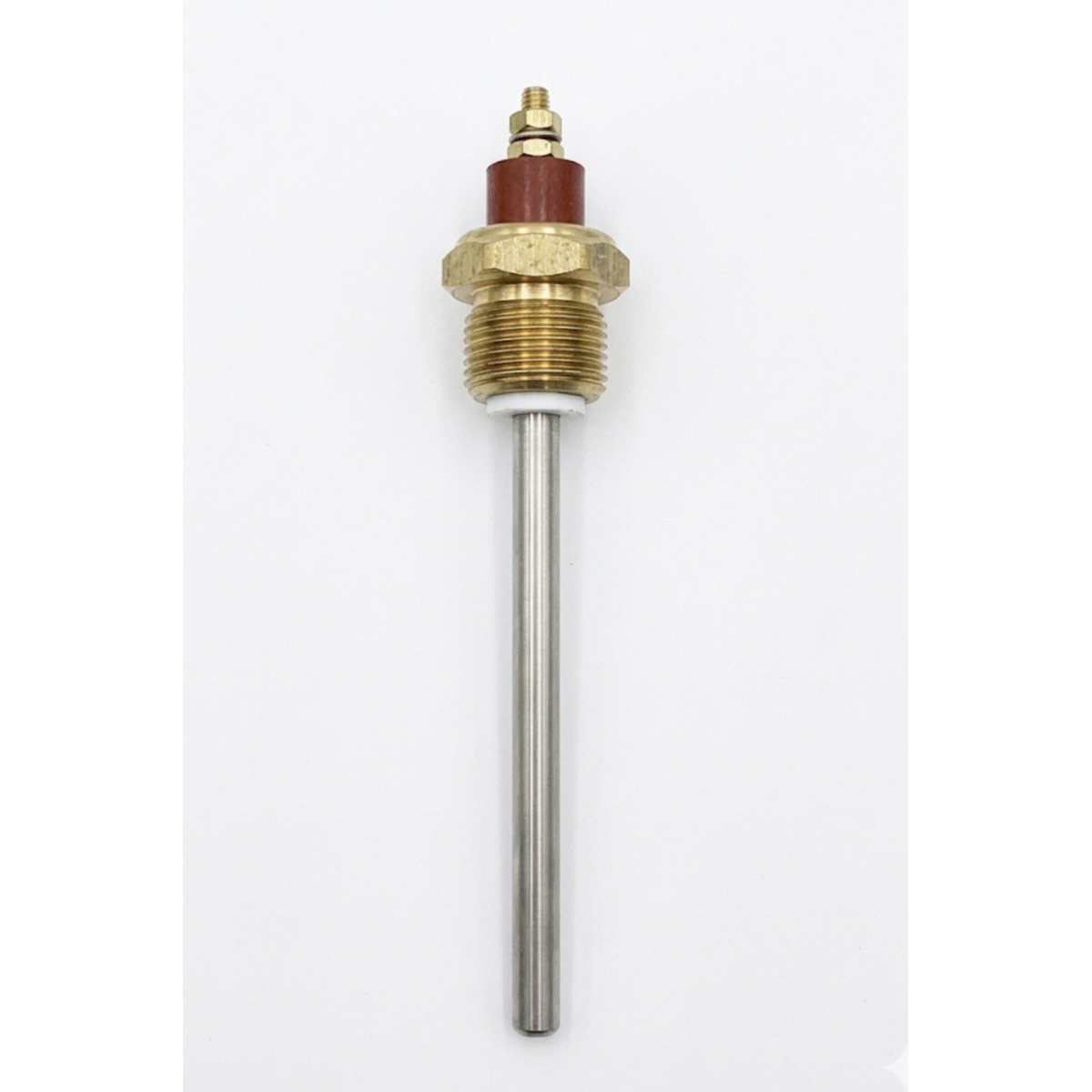

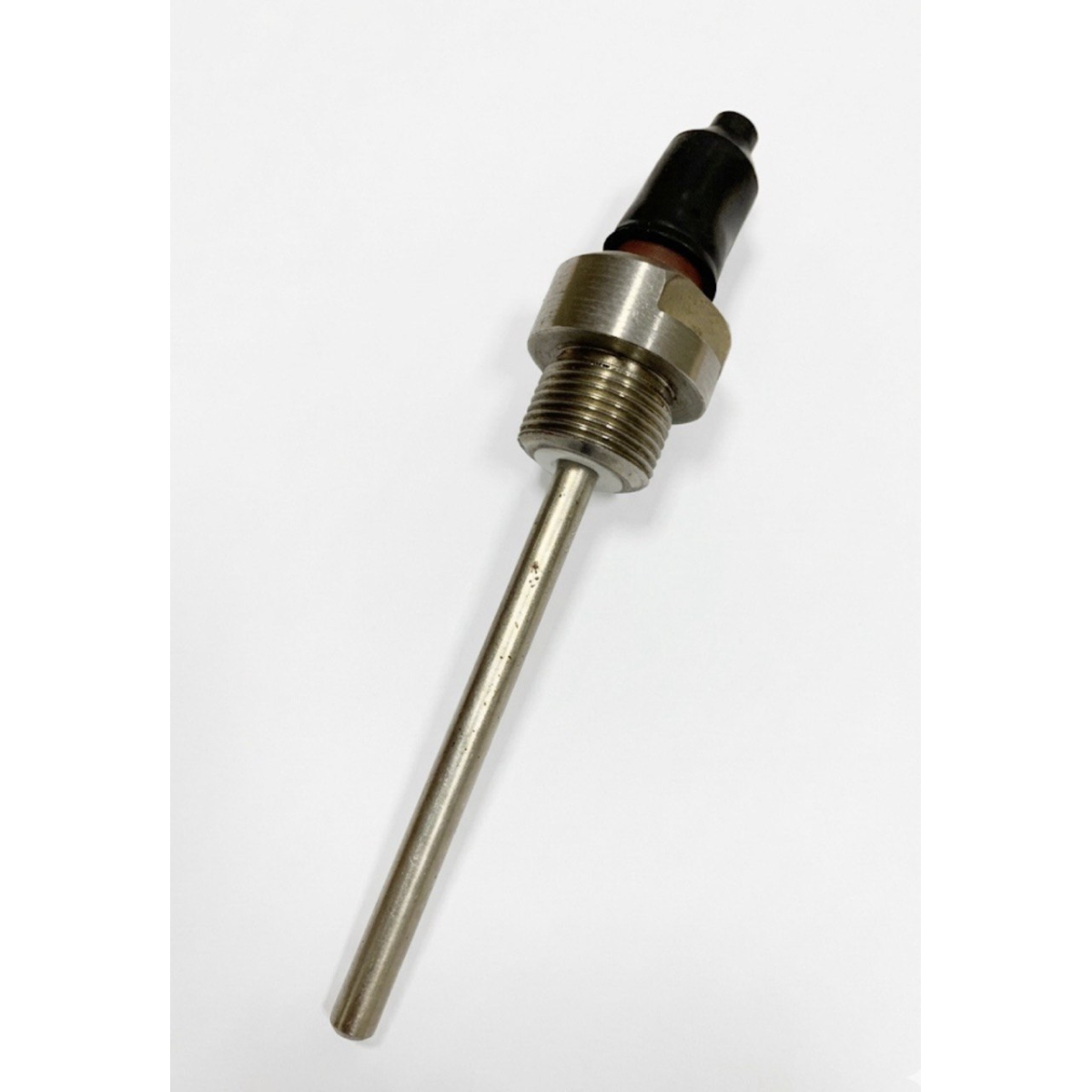

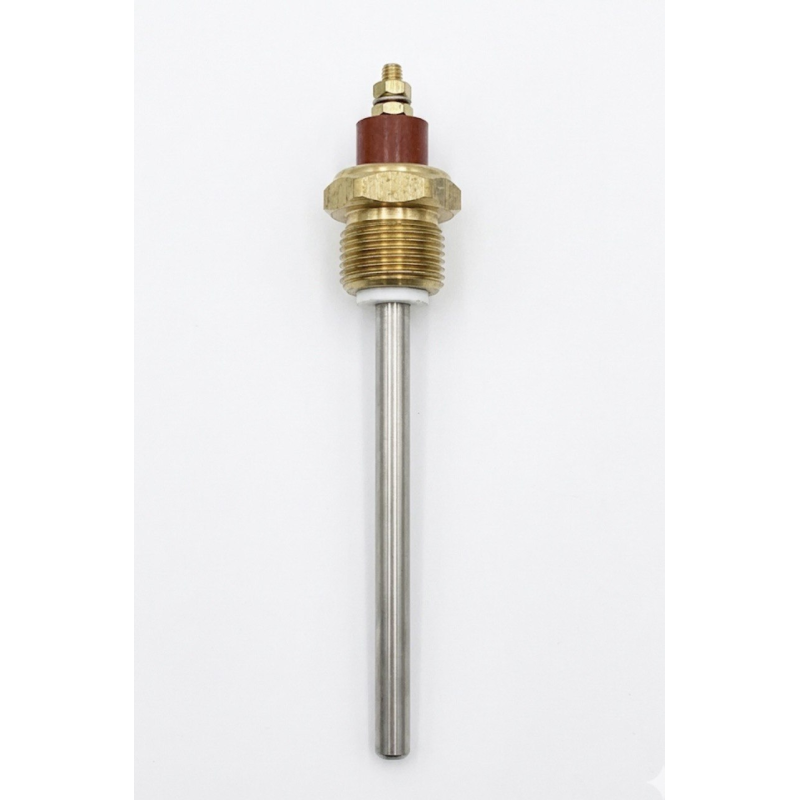

Зонд SK35 УЕК М20х1.5

Опис

Зонд SK35 УЕК (або датчик-реле рівня) зазвичай використовується в промисловій автоматиці для контролю рівня електропровідних рідин. Найчастіше він зустрічається в системах керування паровими котлами або резервуарами.

Ось основні технічні характеристики та опис приладу:

Призначення

Зонд призначений для роботи в комплекті з електронними блоками керування (наприклад, серій БКР або аналогічними реле рівня). Він визначає наявність рідини в конкретній точці установки, замикаючи електричний ланцюг через середовище на корпус або на загальний електрод.

Технічні характеристики

• Тип: Кондуктометричний (електродний).

• Матеріал електрода: Зазвичай високоякісна нержавіюча сталь.

• Матеріал ізолятора: Фторопласт (PTFE) або кераміка (для високих температур).

• Робочий тиск: До 2,5–3,2 МПа (залежно від модифікації).

• Робоча температура: До 300...380°C (дозволяє використовувати його в парових системах).

• Різьба кріплення: Найчастіше M20 \times 1,5 або G1/2$.

Конструктивні особливості

1. Корпус: Має герметичне ущільнення, що витримує високий тиск і температуру.

2. Стрижень: Довжина електрода може бути стандартною (наприклад, 100 мм) або підрізатися за місцем монтажу для встановлення потрібного рівня спрацювання.

3. Клеми: Захищені ковпачком для запобігання потраплянню вологи та випадкового контакту.

Сфери застосування

• Автоматична підтримка рівня води в барабанах котлів.

• Захист насосів від «сухого ходу».

• Контроль переливу в накопичувальних ємностях.
