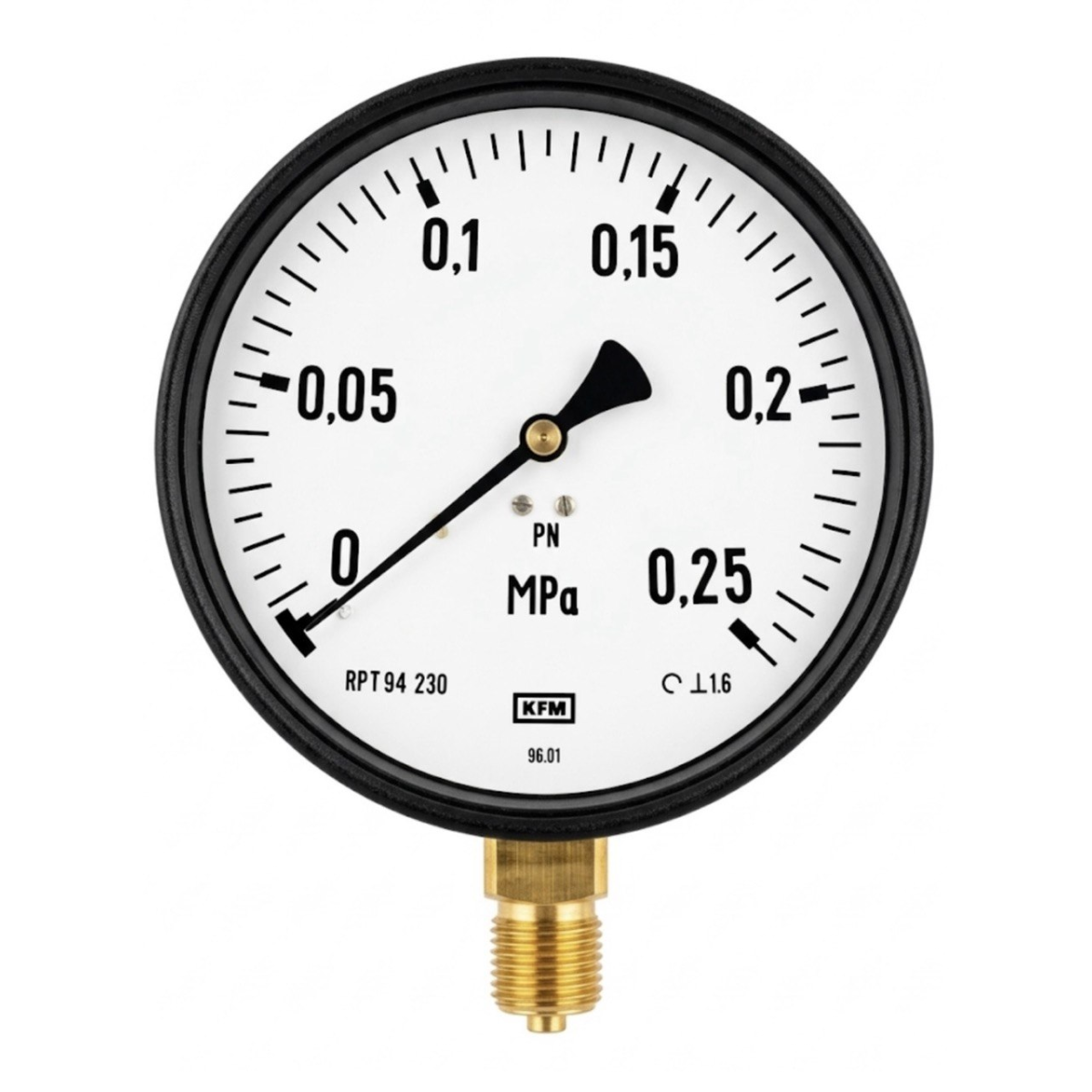

KFM 0-0,25МРа манометр

Опис

Мановакуумметр у корпусі діаметром 160 мм — це промисловий прилад, призначений для вимірювання як надлишкового, так і вакуумметричного тиску неагресивних рідких та газоподібних середовищ. Завдяки великому корпусу він забезпечує високу точність зчитування показників на відстані.

Ось детальний технічний опис типової моделі (наприклад, МВТИ-160 або аналогів ДА2005, МВП4-У):

1. Основні характеристики

• Діаметр корпусу: 160 мм.

• Клас точності: переважно 1,0 або 1,5 (рідше 0,6 для точних вимірювань).

• Діапазон вимірювання:

  • Вакуумметричний тиск: від -0,1 до 0 МПа.

  • Надлишковий тиск: зазвичай до 0,15; 0,3; 0,5; 0,9; 1,5 або 2,4 МПа.

• Різьба приєднувального штуцера: M20×1,5 (стандарт) або G1/2.

• Розташування штуцера: Радіальне (знизу).

2. Конструкція та матеріали

• Корпус: Сталь (пофарбована в чорний або сірий колір) або нержавіюча сталь.

• Скло: Технічне або безпечне багатошарове скло.

• Чутливий елемент: Трубка Бурдона (мідний сплав або нержавіюча сталь).

• Механізм: Латунь або нержавіюча сталь.

• Ступінь захисту: Зазвичай IP40 (згідно з вашими стандартами) або IP54/IP65 для агресивних умов.

3. Експлуатаційні параметри

• Робоча температура:

  • Навколишнє середовище: від -50°C до +60°C.

  • Вимірюване середовище: до +150°C (для стандартних моделей).

• Віброзахист: Стандартне виконання (без заповнення) або вібростійке (заповнення гліцерином чи силіконом).

4. Особливості шкали

Шкала мановакуумметра має нуль посередині (або зміщений): ліва частина відображає розрідження (вакуум), права — надлишковий тиск. Відповідно до ваших вимог для каталогів, прилад має бути відкалібрований так, щоб у стані спокою стрілка знаходилася чітко на нульовій позначці.
