Опис

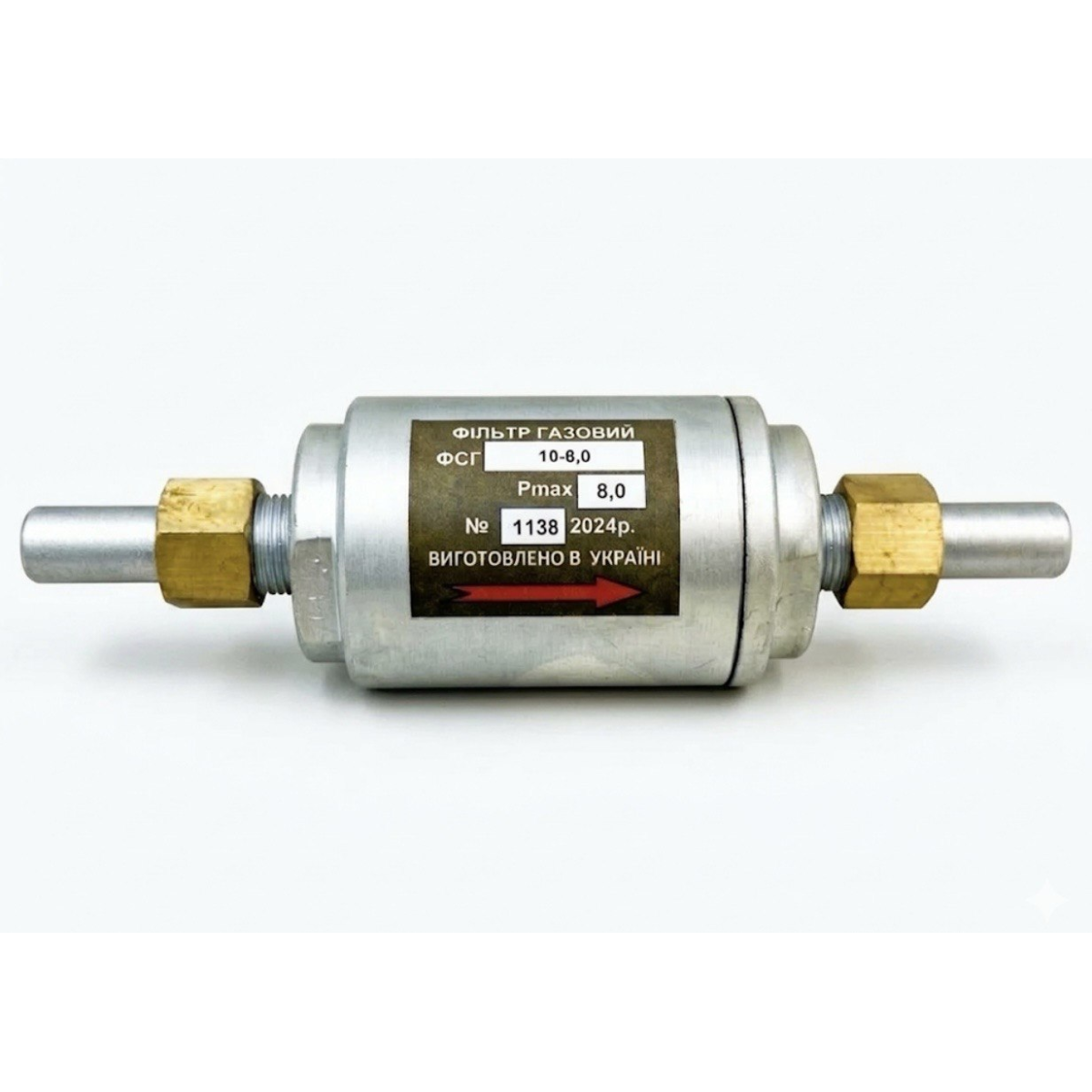

Технічні характеристики сітчастих газових фільтрів серії ФСГ (зокрема моделей ФСГ 10-8,0 та ФСГ 10-10,0) вказують на їхнє призначення для очищення природного газу, повітря та інших неагресивних газів від механічних домішок (пилу, іржі, окалини).
Ці пристрої є критично важливими для захисту запірно-регулюючої арматури та лічильників газу від передчасного зносу.
Основні технічні параметри
Обидві моделі мають схожу конструкцію, але відрізняються пропускною здатністю та, в деяких модифікаціях, габаритами.
| Параметр | ФСГ 10-8,0 | ФСГ 10-10,0 |
| Умовний прохід (DN) | 10 мм | 10 мм |
| Максимальний робочий тиск | 0,6 — 1,6 МПа | 0,6 — 1,6 МПа |
| Пропускна здатність ($Q_{max}$) | до 8,0 м³/год | до 10,0 м³/год |
| Ступінь фільтрації | 50 - 80 мкм (стандарт) | 50 - 80 мкм (стандарт) |
| Матеріал корпусу | Алюмінієвий сплав / Сталь | Алюмінієвий сплав / Сталь |
| Тип з'єднання | Різьбове (G ½" або G ¾") | Різьбове (G ½" або G ¾") |
Конструктивні особливості
Фільтруючий елемент: Виготовляється з нержавіючої сітки або спеціального синтетичного матеріалу. Він стійкий до перепадів тиску та легко піддається очищенню (промивці).
Корпус: Компактний дизайн дозволяє встановлювати фільтр на горизонтальних та вертикальних ділянках газопроводу.
Обслуговування: Конструкція передбачає швидкий доступ до касети без демонтажу всього корпусу з лінії.
Принцип роботи
Газ потрапляє у вхідний патрубок, проходить крізь сітчастий картридж, де затримуються тверді частки, і виходить очищеним через вихідний патрубок. На корпусі часто передбачені місця для підключення датчиків або манометрів для контролю перепаду тиску (забрудненості).
