Опис

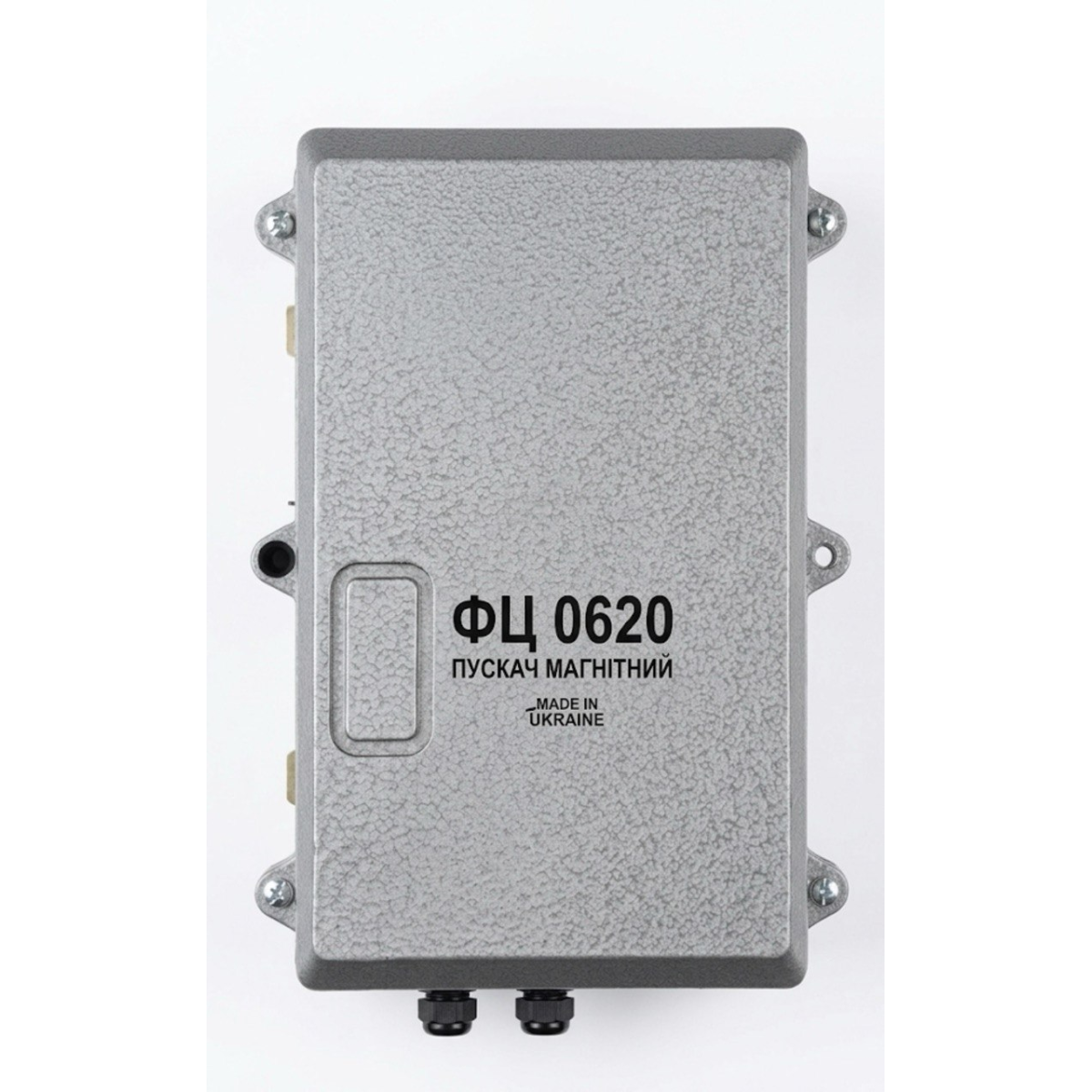

Підсилювач ФЦ-0620 (або тиристорний трипозиційний
підсилювач) — це електронний пристрій, призначений для безконтактного керування
електричними виконавчими механізмами (наприклад, МЕО), у приводі яких
використовуються трифазні електродвигуни. На відміну від блоку підготовки
повітря (який має схоже маркування), це електротехнічний прилад для
автоматизації. Основні функції • Керування: Пуск, реверс та зупинка трифазних
асинхронних двигунів за сигналами від регуляторів або ЕОМ. • Безконтактна
комутація: Використання тиристорів замість реле значно подовжує термін служби
та надійність системи. • Захист: В багатьох модифікаціях передбачено захист
двигуна від перевантаження (хоча саме в 0620 він може бути відсутній або
винесений окремо — варто перевіряти конкретну серію). Технічні характеристики •
Живлення: Трифазна мережа 220/380 В (або 230/400 В) частотою 50 Гц. •
Максимальний комутований струм: 4 А (дозволяє працювати з механізмами середньої
потужності). • Вхідний сигнал: • Імпульси напруги 24 \pm 6 В (двонапівперіодне
випрямлене). • Зміна стану контактних або безконтактних ключів. • Швидкодія
(час затримки): не більше 50 мс. • Вхідний опір: 850 \pm 200 Ом. • Режим
роботи: Повторно-короткочасний реверсивний (до 630 включень на годину).
Конструкція та монтаж 1. Корпус: Зазвичай металевий блок зі штепсельним
роз'ємом для швидкого підключення. 2. Індикація: На передній панелі часто
розташовані світлодіоди, що вказують на наявність живлення та напрямок
обертання ("Більше" / "Менше"). 3. Взаємодія: Працює в парі
з електричними механізмами типу МЕО, МЕОФ.
