Опис

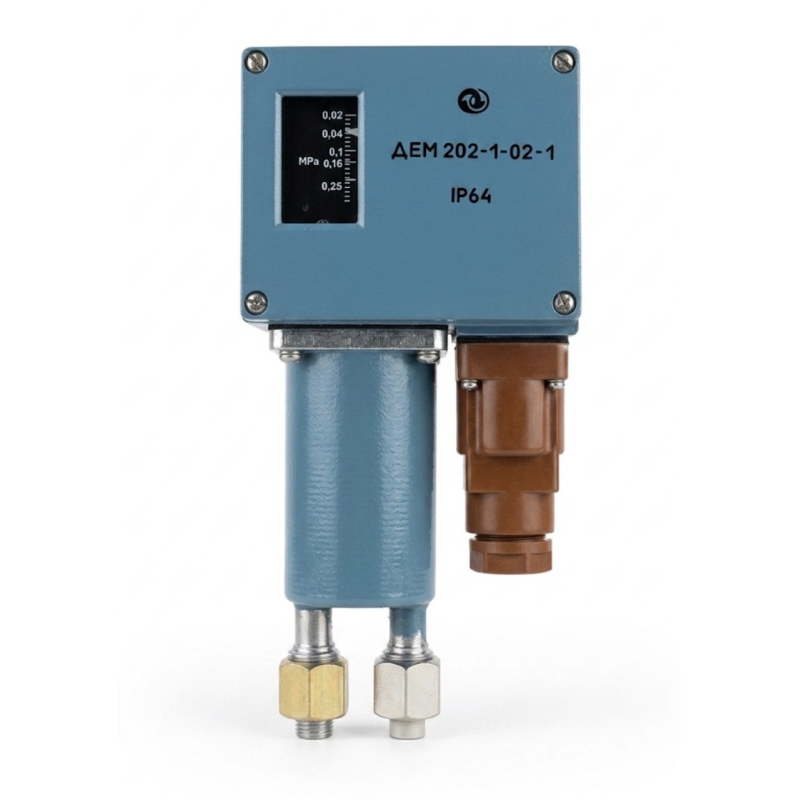

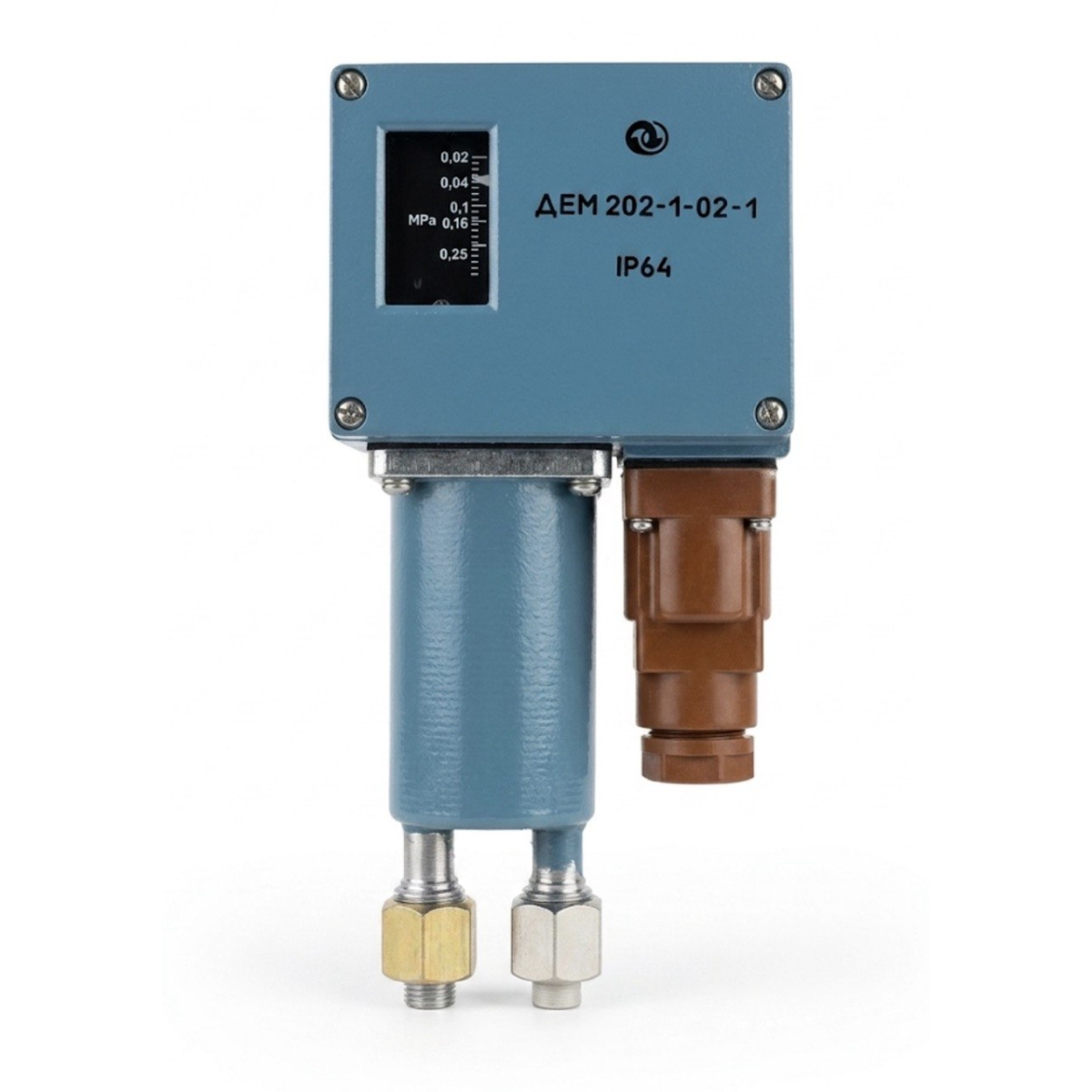

Датчик-реле різниці тисків ДЕМ202-1-02-1 призначений для контролю та двопозиційного регулювання перепаду (різниці) тиску рідких і газоподібних середовищ у холодильних, вентиляційних, опалювальних та інших промислових системах.
Маркування «-1» в кінці коду вказує на тип електричного підключення — сальникове введення (на відміну від модифікацій з індексом «-2», які мають роз'ємне з'єднання).
Нижче наведено детальні технічні характеристики для цієї конкретної модифікації:
Основні технічні параметри ДЕМ202-1-02-1
Діапазон уставок (регулювання): від 0{,}02 до 0{,}25 МПа (від 0{,}2 до 2{,}5кгс/см²)
Напрямок зони повернення (гістерезису): у бік підвищення різниці тисків контрольованого середовища відносно уставки
Зона повернення (нерегульована): не більше 0{,}03$ МПа (0{,}3 кгс/см²)
Максимальний робочий тиск середовища: $2{,}2 МПа ($22кгс/см²)
Основна похибка уставки: не більше \pm 0{,}015 МПа
Розкид спрацьовувань: не більше 0{,}003 МПа
Контрольовані середовища
Прилад працює з рідинами та газами, що мають в'язкість не більше0{,}8 Па·с і є неагресивними до матеріалів датчика (мідні сплави, сталь, фторопласт, срібні припої):
Хладони (фреони) та оливи
Повітря
Вода та інші нейтральні рідини
(Примітка: для роботи з аміаком використовується модифікація з індексом «А» — ДЕМ202А).
Електричні параметри та комутаційна здатність
Контактний пристрій забезпечує комутацію електричних ланцюгів за таких умов:
Змінний струм (частота 50/60 Гц,\cos\varphi \ge 0{,}6):
Постійний струм:
Напруга: від 24 до 220$ В
Мінімальний струм: 0{,}05 А
Комутаційна потужність: до 60 Вт
Електричне підключення: через сальникове введення.
Комутаційна зносостійкість: не менше 250 000 циклів спрацьовувань.
Умови експлуатації та конструкція
Температура навколишнього середовища: від -50$до +70 °C
Стійкість до механічних впливів: прилад стійкий до динамічних навантажень (вібрація, тряска, удари, нахили), що дозволяє використовувати його на залізничному, автомобільному та морському транспорті.
Ступінь захисту корпусу: зазвичай IP64 або IP67 (залежно від року випуску та ТУ, надійно захищений від пилу та бризок води).
Матеріал основних деталей: сталь, латунь.
Приєднання по тиску: латунний ніпель під розтрубну гайку.
Габаритні розміри: 93 \times 205 \times 63мм
Маса приладу: близько 1{,}0 – 1{,}1 кг
