DPT 2500r8 Датчик тиску

Опис

Технічний опис DPT-2500-R8

Це багатодіапазонний датчик, призначений для вимірювання надлишкового тиску, розрідження та різниці тисків у системах HVAC (опалення, вентиляція, кондиціювання).

Основні характеристики:

• Діапазони вимірювання (вибираються джампером):

  • ±100 Па, 0–100 Па, 0–250 Па, 0–500 Па, 0–1000 Па, 0–1500 Па, 0–2000 Па, 0–2500 Па.

• Вихідний сигнал: 0–10 В або 4–20 мА (вибирається джампером на платі).

• Точність: ±1,5% + 1 Па (включаючи лінійність, гістерезис та повторюваність).

• Живлення: 24 В AC/DC ±10%.

• Час відгуку: 0,8 с або 8,0 с (вибирається джампером).

• Середовище: сухе повітря або неагресивні гази.

Конструкція та фізичні параметри:

• Матеріал корпусу: ABS-пластик, кришка з полікарбонату.

• Ступінь захисту: IP54.

• Розміри: 90.0 x 95.0 x 36.0 мм.

• Робоча температура: -10...+50 °C (для моделей без автокалібрування нуля).

• Підключення тиску: штуцери під трубку Ø 5,0 мм або 6,3 мм.

Таблиця вибору діапазонів (згідно з фото):

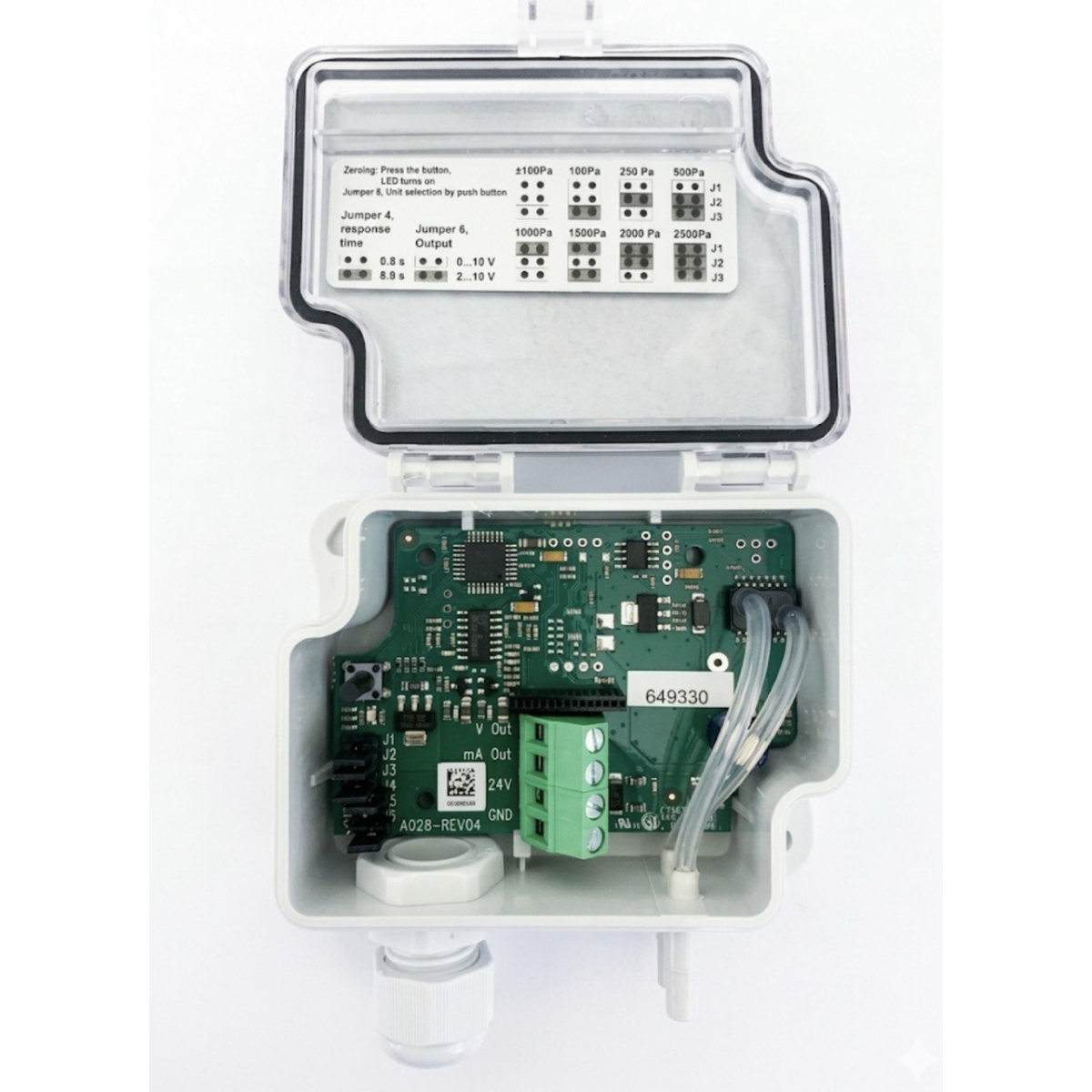

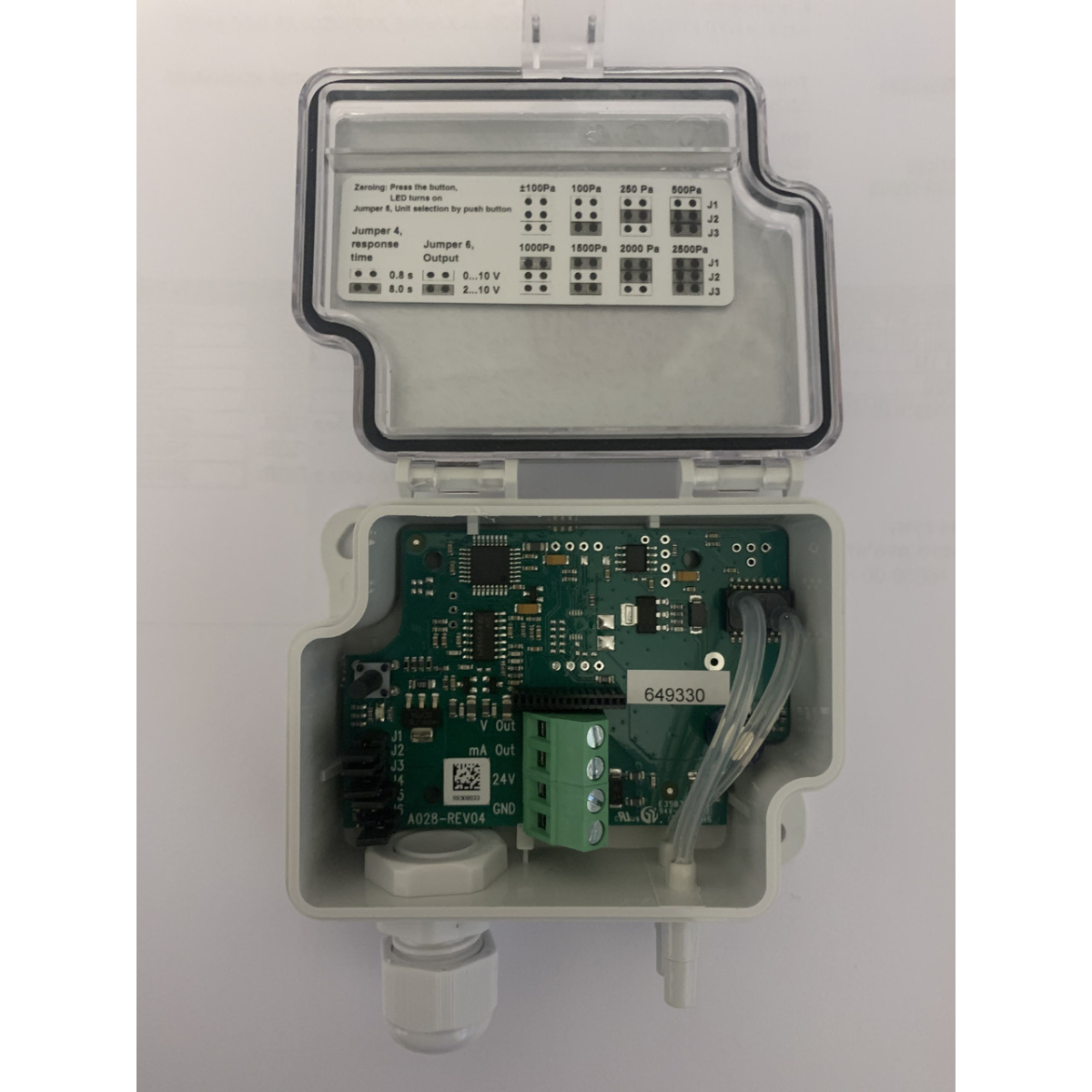

На внутрішній стороні кришки (як видно на твоєму другому фото) є схема встановлення джамперів для вибору потрібного діапазону в Паскалях (Pa).
