БКП-ЗУ блок контролю полум'я

Опис

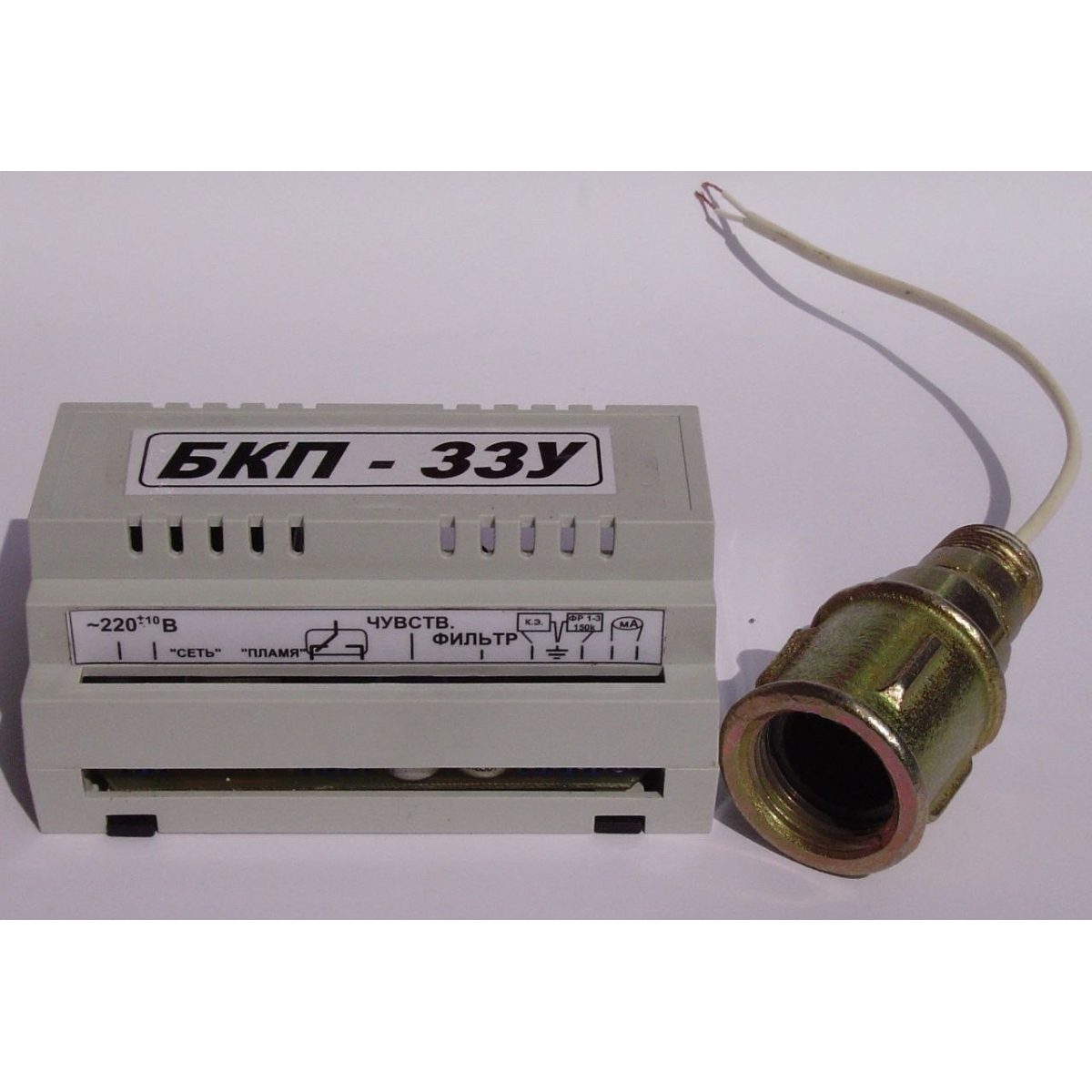

БКП-ЗЗУ (Блок Контролю Полум'я — Захисно-Запального Устрою).

 Це пристрій, який «бачить» наявність вогню в котлі або пальнику.

Основні характеристики:

• Призначення: Контроль наявності полум'я в пальниках котлів, пічей та газотурбінних установок. Використовується в схемах захисту та сигналізації.

• Живлення: $220 \pm 10 \text{ В}$ (змінний струм, 50 Гц).

• Типи датчиків (сумісність):

  • Іонізаційний датчик (контрольний електрод — К.Е.).

  • Фотодатчик (типу ФД, ФД-02, ФД-05К — на схемі позначено ФР 1-3).

• Індикація: На передній панелі є світлодіоди:

  • "СЕТЬ" — наявність живлення.

  • "ПЛАМЯ" — наявність стабільного горіння.

• Вихід: Релейний контакт (перекидний), який замикається/розмикається залежно від наявності полум'я.

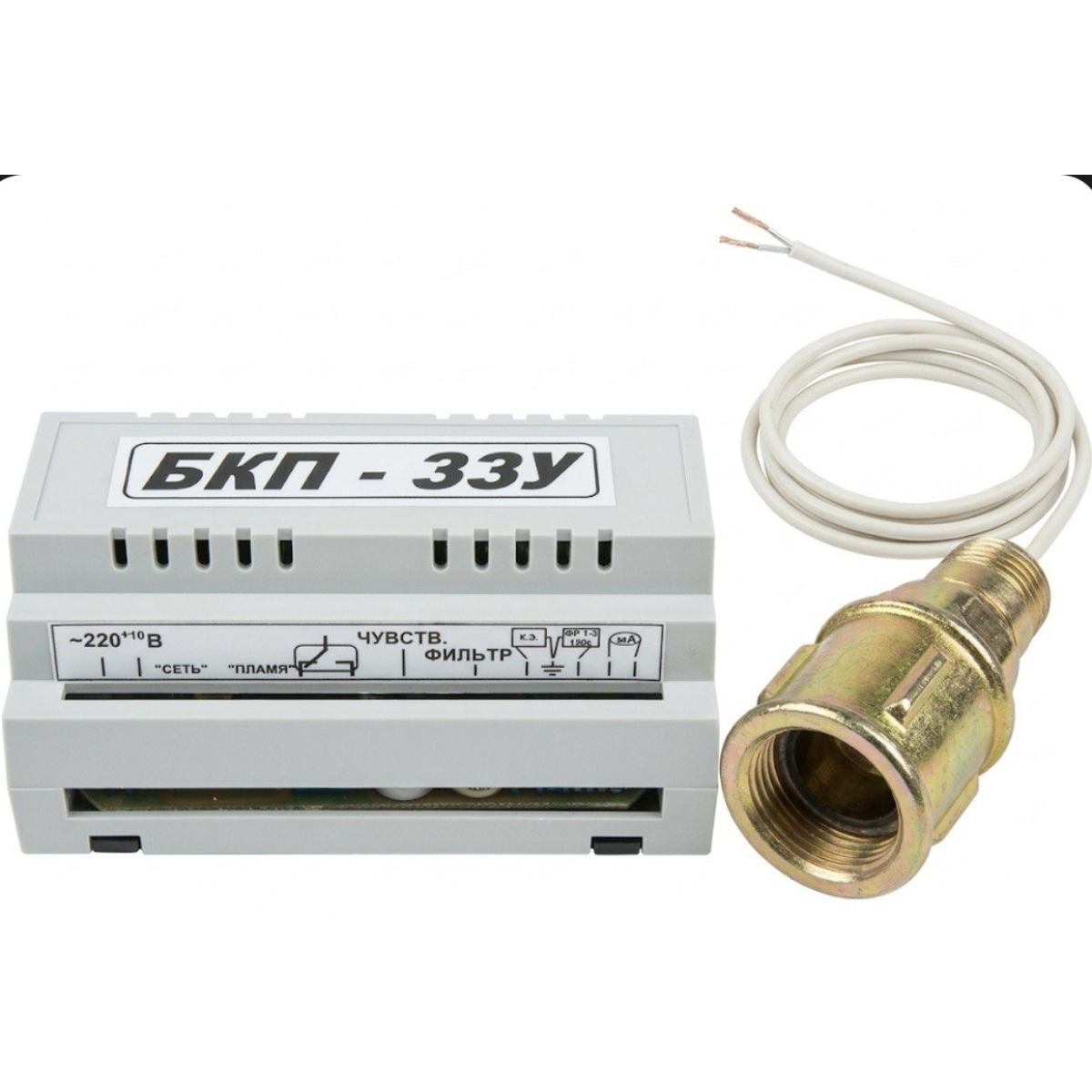

Технічні деталі (згідно зі схемою на корпусі):

Зверніть увагу: Цей блок часто працює в парі з блоками захисту (наприклад, БЗК) або напряму керує електромагнітним клапаном відсікання газу.
