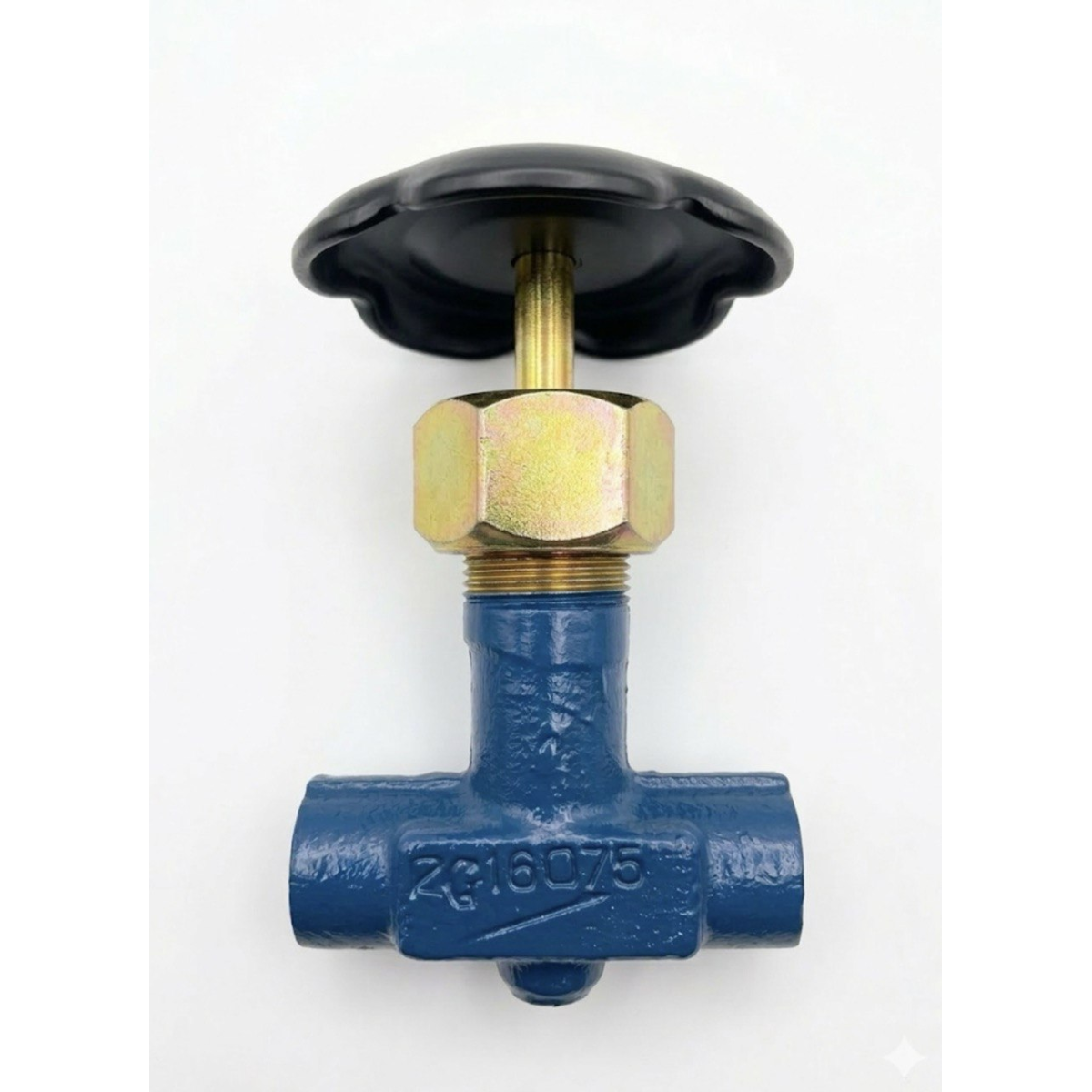

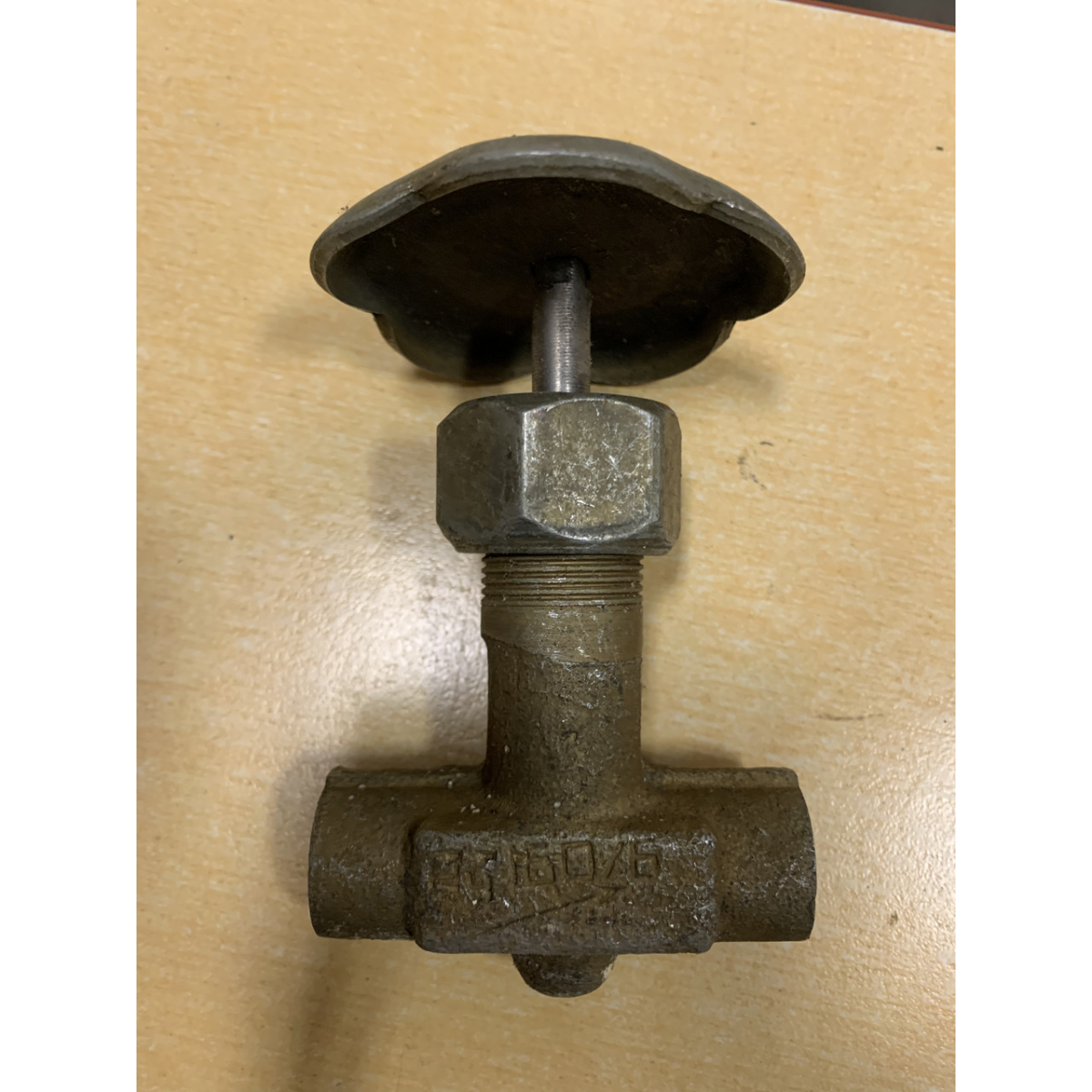

15С54бк кран голчастий ДУ 10 Ру 160

Опис

Технічні характеристики 15с54бк Ду 10 Ру 160

Цей вентиль призначений для повного перекриття потоку робочого середовища в трубопроводах з високим тиском.

1. Основні параметри

• Тип арматури: Клапан запірний голчастий.

• Умовний прохід (Ду/DN): 10 мм.

• Номінальний тиск (Ру/PN): 16 МПа (160 кгс/см²).

• Робоче середовище: Вода, пара, нафта, рідкі та газоподібні неагресивні нафтопродукти.

• Температура робочого середовища: від $-40°C$ до $+200°C$ (в окремих виконаннях до $+400°C$).

2. Матеріальне виконання

• Корпус: Сталь 20 або Сталь 35 (вуглецева сталь).

• Шток (шпиндель): Сталь 20Х13 або 40Х13 (з подальшою термообробкою та гальванічним покриттям для захисту від корозії).

• Ущільнення штока: Сальникова набивка (графітова або фторопластова).

• Запірний орган (голка): Конусна частина штока, що забезпечує герметичність класу «А» згідно з ДСТУ.

3. Конструктивні особливості

• Тип приєднання: Муфтове (внутрішня різьба) або цапкове (зовнішня різьба). Найчастіше це різьба $M20 \times 1,5$ або $G 1/2$.

• Управління: Ручне (маховик/ручка).

• Герметичність: Клас «А» (без пропуску середовища).

Основні переваги

• Висока надійність: Витримує значні перепади тиску (до 160 бар).

• Ремонтопридатність: Можливість підтяжки або заміни сальника без демонтажу з лінії.

• Компактність: Мала вага та габарити дозволяють встановлювати його у важкодоступних місцях перед контрольно-вимірювальними приладами
