Опис

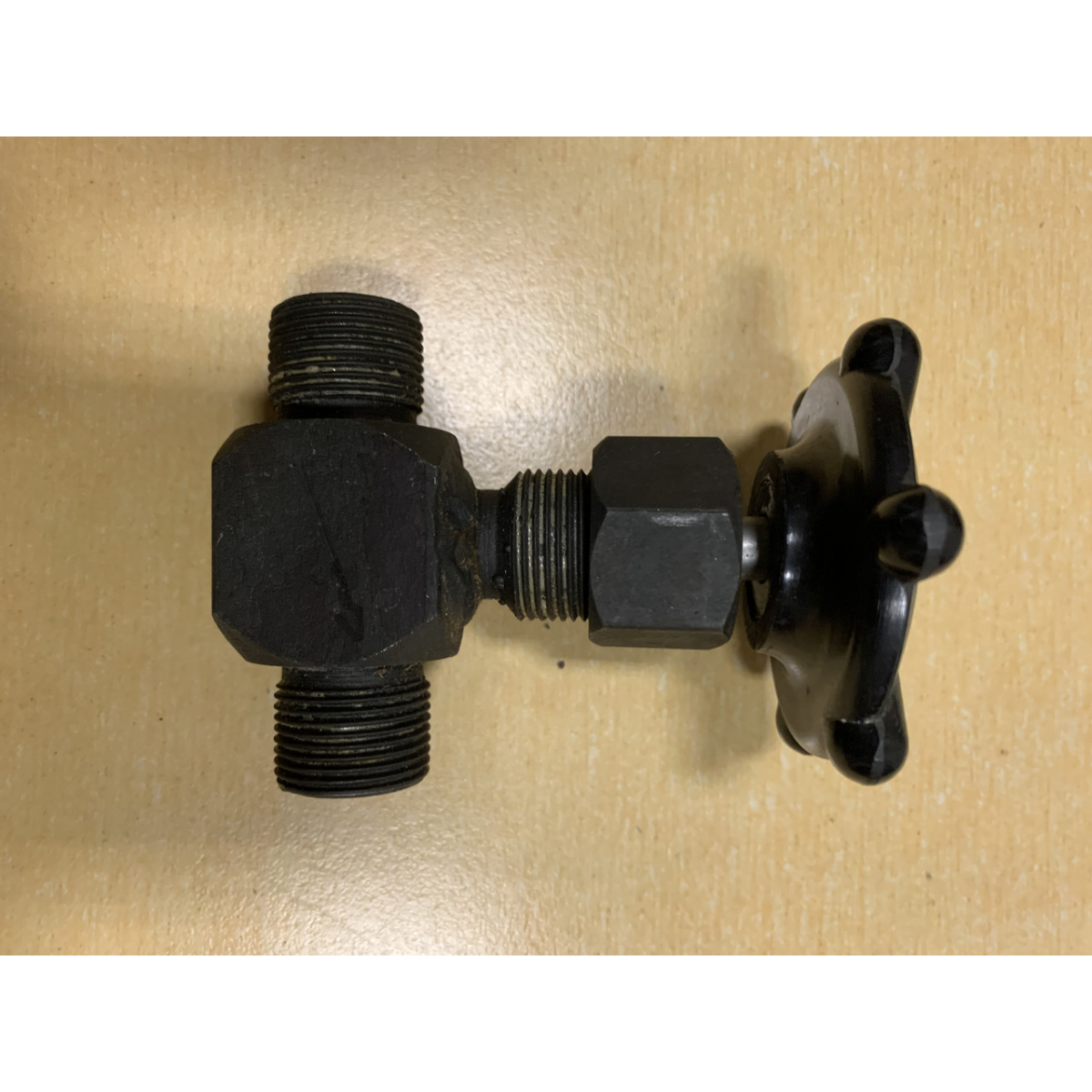

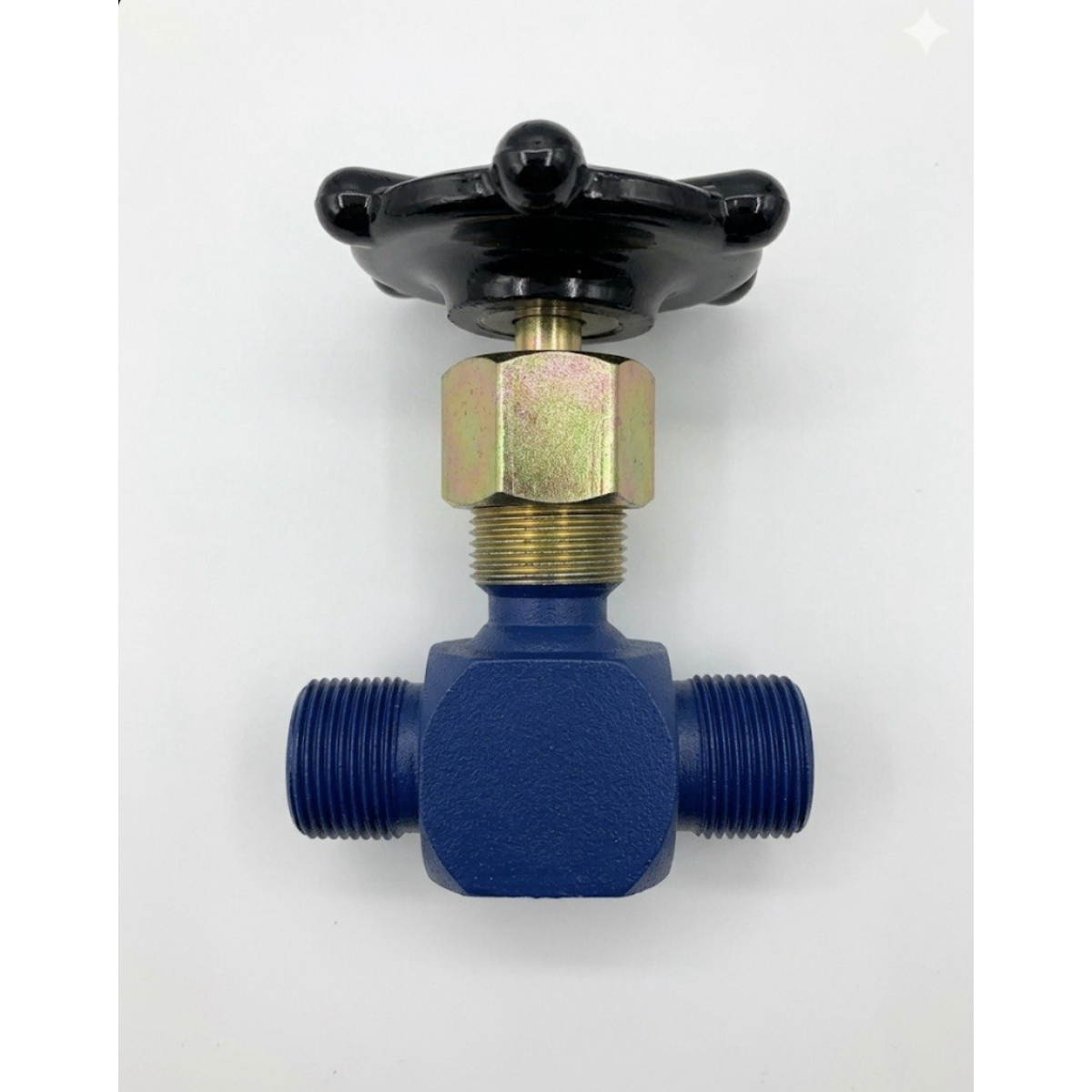

15с54бк — це сталевий голчастий запірний клапан (вентиль), який широко використовується у промисловості для встановлення на манометри, лінії КВПіА та технологічні трубопроводи.
Ось детальний технічний опис цієї арматури:
Основні характеристики
Тип арматури: Клапан запірний голчастий.
Матеріал корпусу: Сталь 20 (вуглецева сталь).
Тип затвора: Голчастий (конусний), що забезпечує високу герметичність.
Робоче середовище: Вода, пара, нафта, рідкі та газоподібні неагресивні нафтопродукти.
Клас герметичності: «А» згідно з ДСТУ/ГОСТ (без видимих протікань).
Технічні параметри
| Параметр | Значення |
| Номінальний тиск ($P_n$) | 160 кгс/см² (16 МПа) або 250 кгс/см² (25 МПа) |
| Температура середовища | від -40°C до +425°C |
| Тип приєднання | Муфтове (внутрішня різьба), цапкове (зовнішня різьба) або під приварку |
| Керування | Ручне (маховик або ручка-штурвал) |
Конструктивні особливості та переваги
Надійність: Завдяки голчастій формі штока, клапан дозволяє плавно перекривати потік, що мінімізує ризик гідроудару.
Герметичність: Використання сальникового ущільнення (зазвичай графіт або фторопласт) забезпечує тривалу експлуатацію без витоків через шток.
Компактність: Малі габарити дозволяють встановлювати його у важкодоступних місцях, що критично для вузлів відбору тиску.
Ремонтопридатність: Конструкція дозволяє проводити підтяжку або заміну сальника без демонтажу всього корпусу.
Розшифровка маркування (15с54бк)
15 — тип арматури (клапан запірний);
с — матеріал корпусу (вуглецева сталь);
54 — номер моделі (конструктивне виконання);
бк — матеріал ущільнення (безкільцеве, ущільнення метал по металу).
Застосування
Найчастіше цей клапан можна зустріти як контрольну арматуру перед манометрами. Оскільки ви просили враховувати обробку фото манометрів (білий фон, вирівнювання, видалення печаток), цей вентиль зазвичай є частиною того ж вузла, де монтуються прилади.
