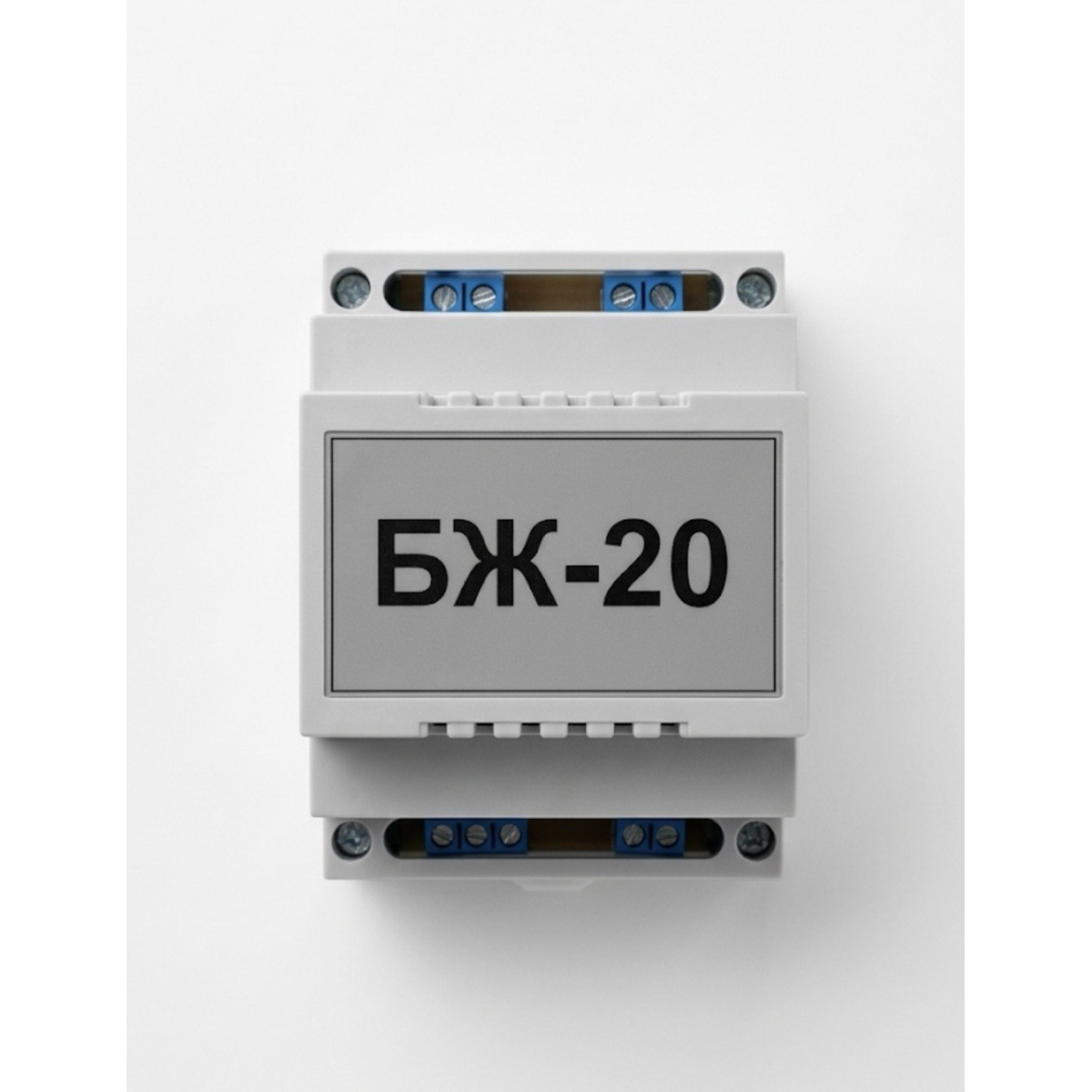

Блок живлення БЖ-20 (Аналог БП-20)
БЖ-20 — це двоканальний стабілізований блок живлення, призначений для роботи в системах автоматичного регулювання технологічних процесів. Він спеціально розроблений для забезпечення живленням датчиків положення (струмових, реостатних або індуктивних), що встановлені у виконавчих механізмах типу МЕО, МЕОФ, МСП.
Технічні характеристики:
• Кількість каналів живлення: 2 (незалежні).
• Вхідна напруга: 220 В ± 10% (змінний струм), частота 50 Гц.
• Вихідна напруга: 32–36 В (постійний струм) на кожному каналі.
• Максимальний струм навантаження: 50 мА на кожен канал.
• Потужність споживання: не більше 8 Вт.
• Гальванічна розв'язка: забезпечена між входом та виходом, а також між самими вихідними каналами.
• Тип монтажу: стандартна DIN-рейка (35 мм).
Призначення та застосування:
Блок БЖ-20 використовується для живлення блоків сигналізації положення БСПТ-10, БСПР, БСПІ, які входять до складу механізмів МЕО.
1. Двоканальність: Наявність двох каналів дозволяє одним блоком БЖ-20 живити одразу два механізми МЕО (якщо вони використовують по одному датчику) або один механізм з двома незалежними контурами зворотного зв'язку.
2. Робота з датчиками: Перетворює живлення для отримання уніфікованого сигналу (наприклад, 0-5 мА, 0-20 мА або 4-20 мА) від точкових та реостатних датчиків.
Основні переваги:

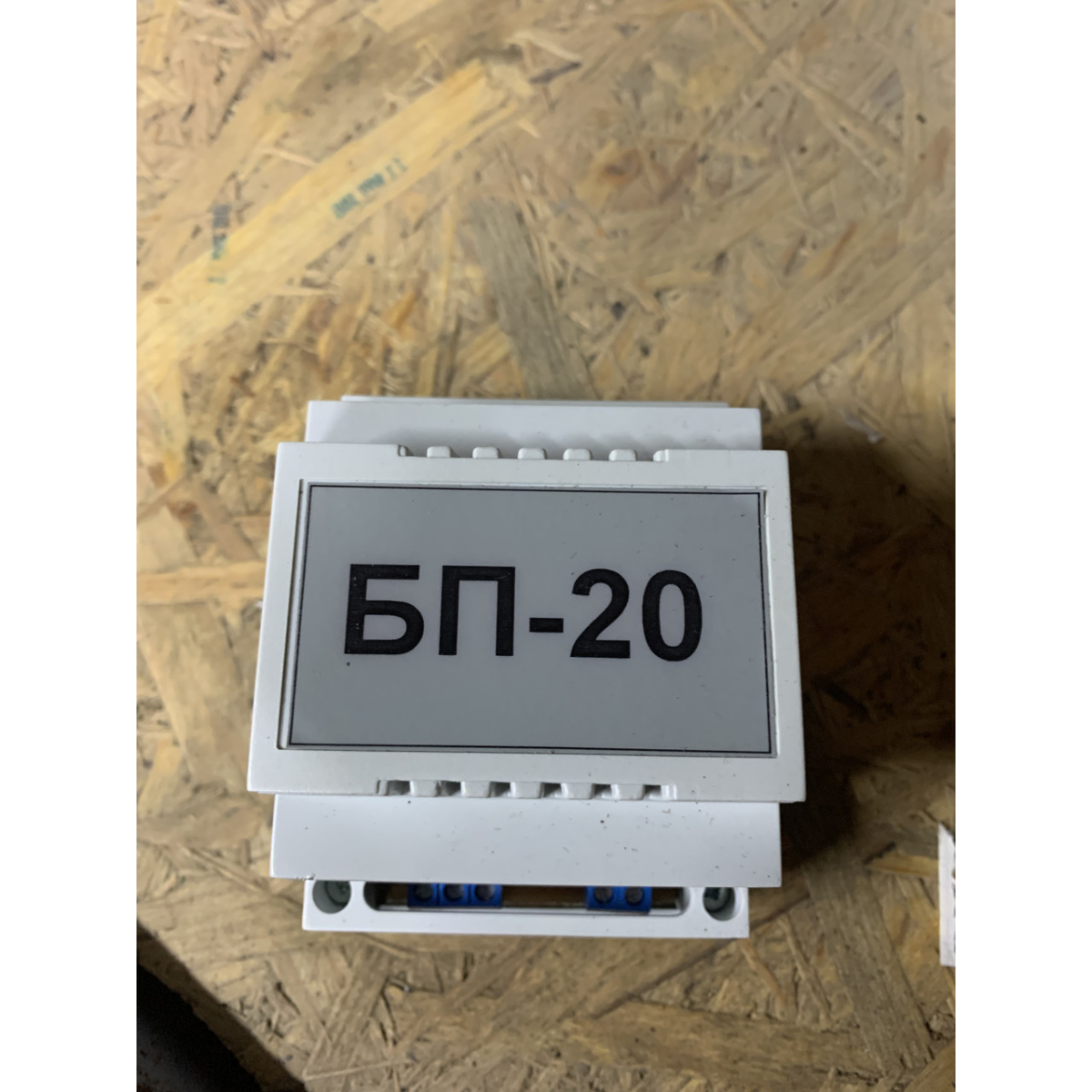

• Повна взаємозамінність: Габаритні та електричні параметри дозволяють легко замінити старі блоки БП-20 без переробки схеми керування.
• Надійність: Має захист від перевантажень та короткого замикання в кожному каналі.
• Сучасна конструкція: Виконаний у компактному пластиковому корпусі, що економить місце в щиті автоматики.
• Стабільність: Забезпечує високу точність вихідної напруги, що критично важливо для точності позиціювання механізмів МЕО.
