Опис

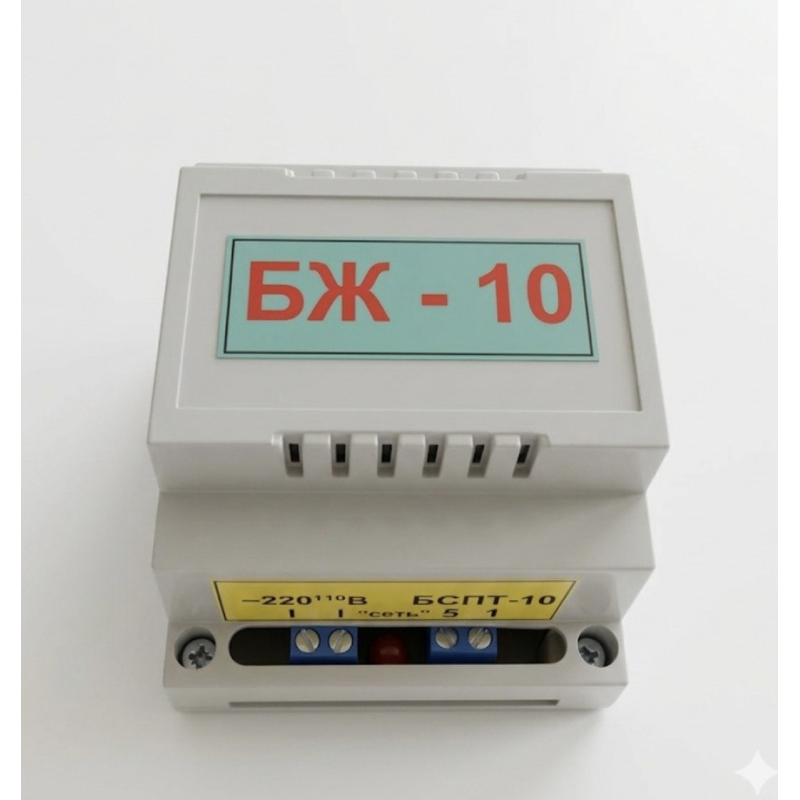

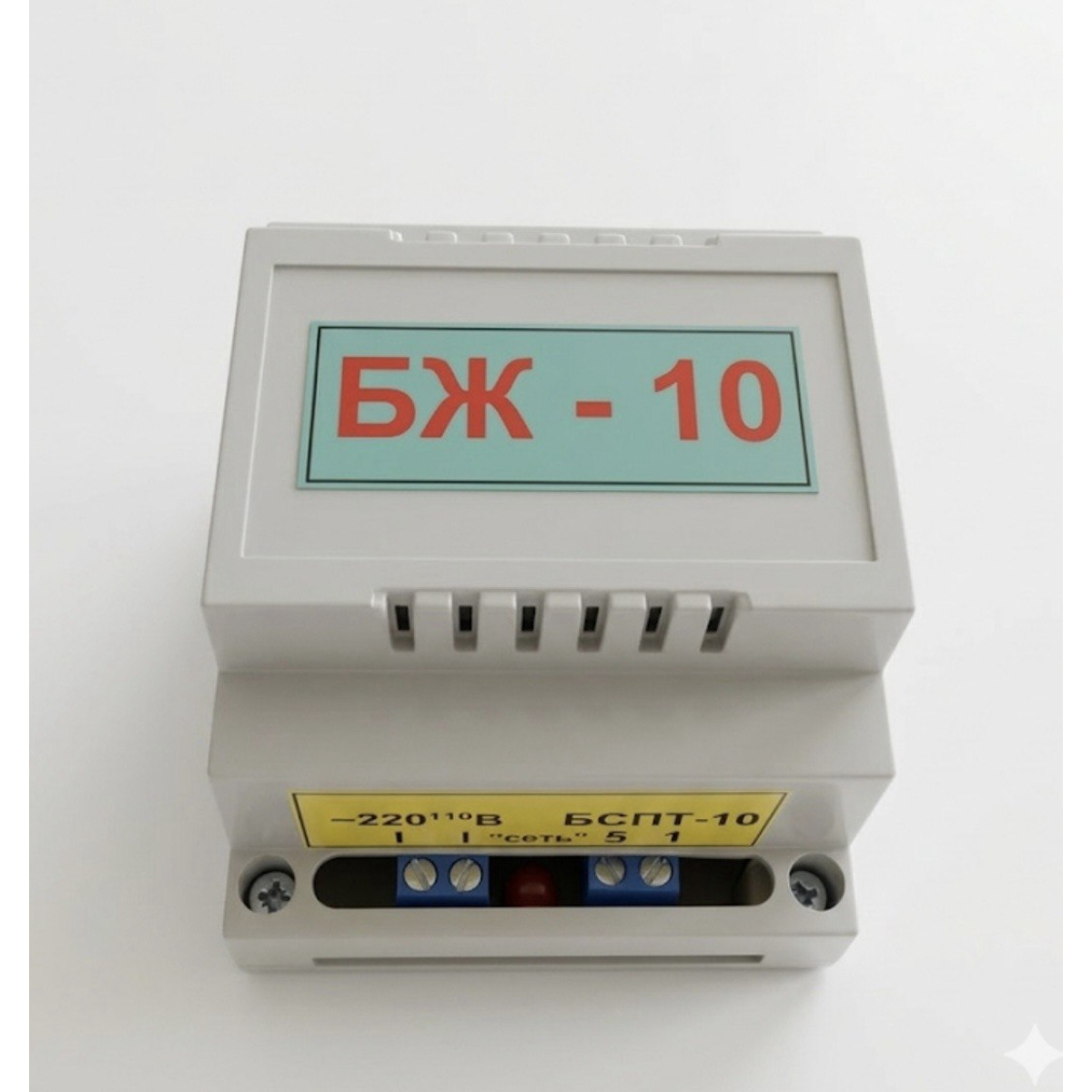

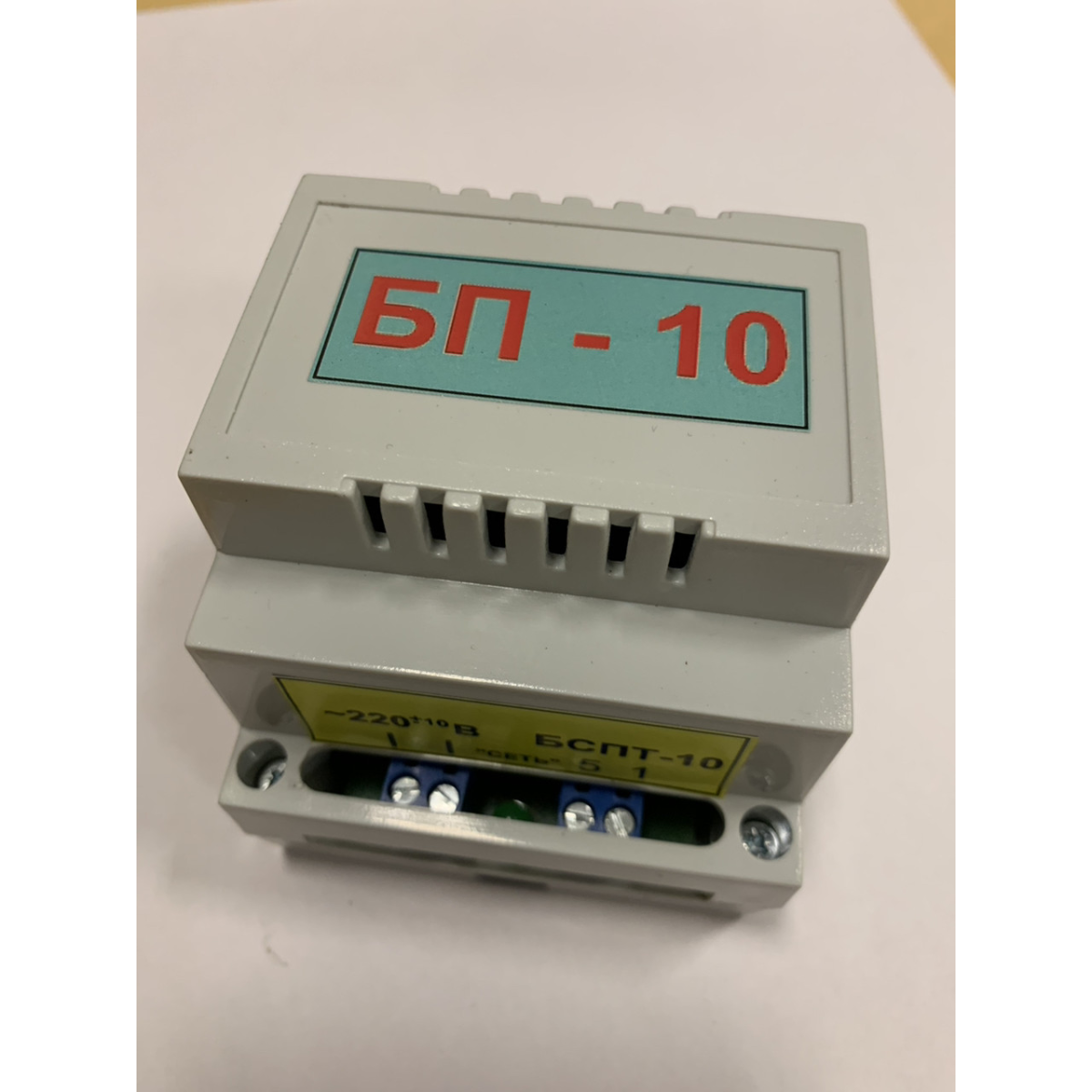

Блоків живлення БЖ-10 та БЖ-20, які є функціональними аналогами блоків БП-10 та БП-20.
Призначення
Ці пристрої призначені для живлення струмових датчиків (резистивних або індуктивних), що входять до складу виконавчих механізмів типу МЕО, МЕОФ та МСП. Вони перетворюють змінну напругу мережі у стабілізовану постійну напругу, необхідну для роботи датчиків зворотного зв'язку.
Технічні характеристики
| Характеристика | БЖ-10 (аналог БП-10) | БЖ-20 (аналог БП-20) |
| Кількість каналів | 1 канал | 2 незалежних канали |
| Вхідна напруга | ~220 В (або 230 В), 50 Гц | ~220 В (або 230 В), 50 Гц |
| Вихідна напруга | 32...36 В (постійного струму) | 32...36 В (постійного струму) на кожен канал |
| Номінальний струм | до 50 мА | до 50 мА на кожен канал |
| Тип датчиків | Струмові, реостатні | Струмові, реостатні, індуктивні |
| Монтаж | DIN-рейка або панель | DIN-рейка або панель |
Основні переваги та особливості
Гальванічна розв'язка: Забезпечують захист вимірювальних ланцюгів від перешкод та високої напруги мережі.
Стабілізація: Вихідна напруга залишається стабільною навіть при коливаннях в електромережі.
Сумісність: Повністю взаємозамінні зі старими радянськими блоками серії БП, але мають сучасну елементну базу та компактніший корпус.
Захист: Мають вбудований захист від короткого замикання на виході.
Схема застосування
Блок встановлюється в щиті керування. Він подає живлення на блок сигналізації положення (БСПТ/БСПР), який знаходиться всередині приводу МЕО. Датчик, отримавши живлення, видає уніфікований сигнал (наприклад, 4-20 мА), що відповідає ступеню відкриття засувки чи клапана.
