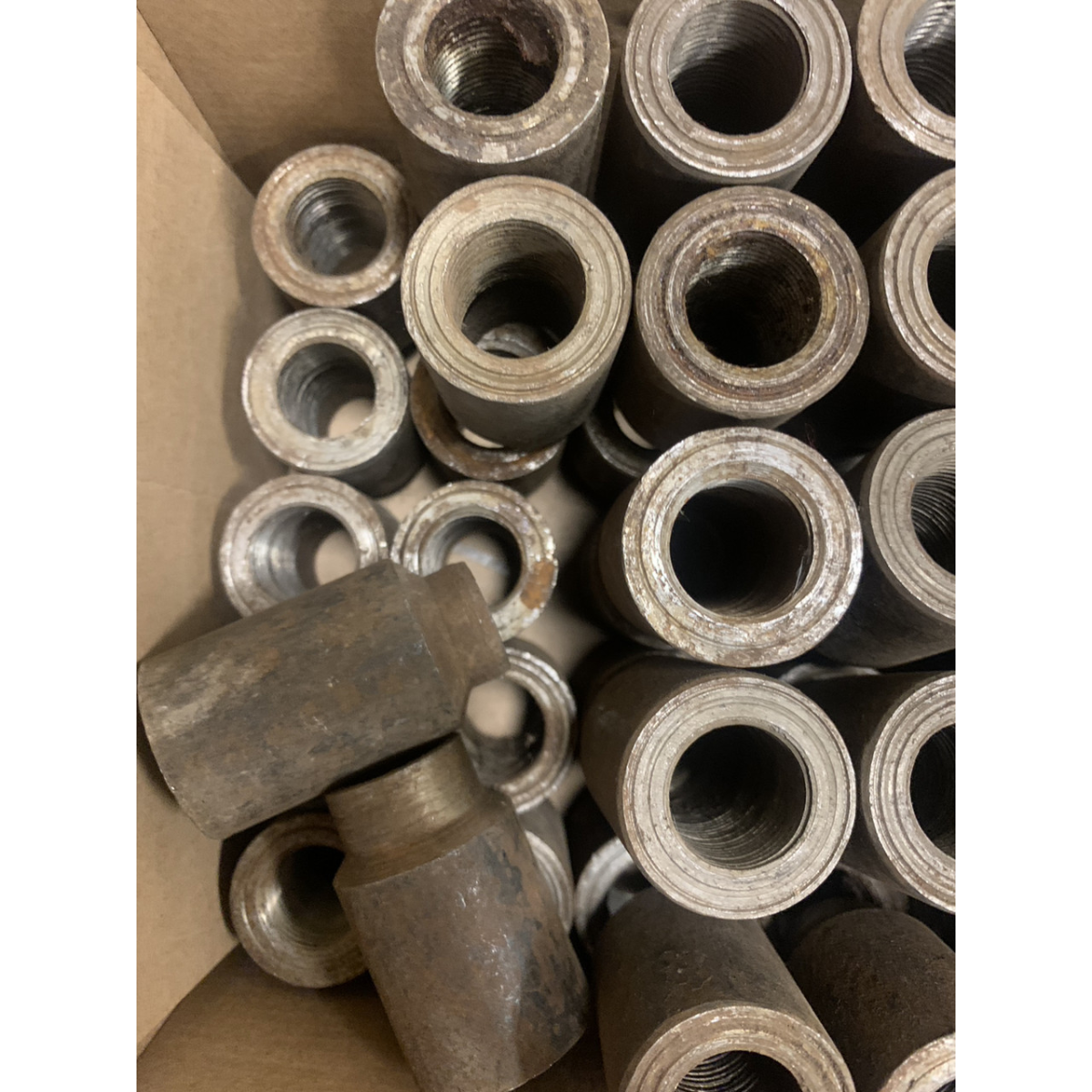

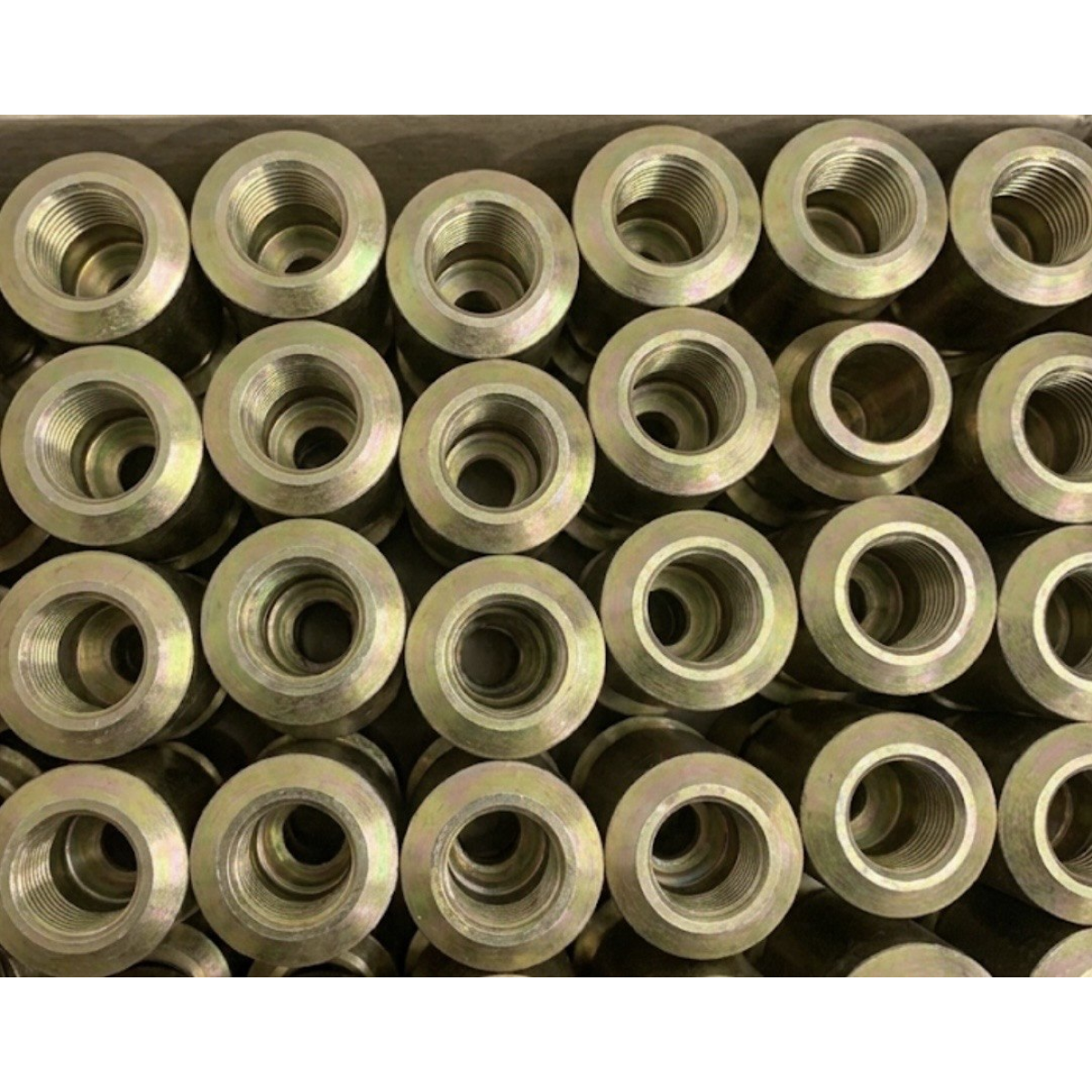

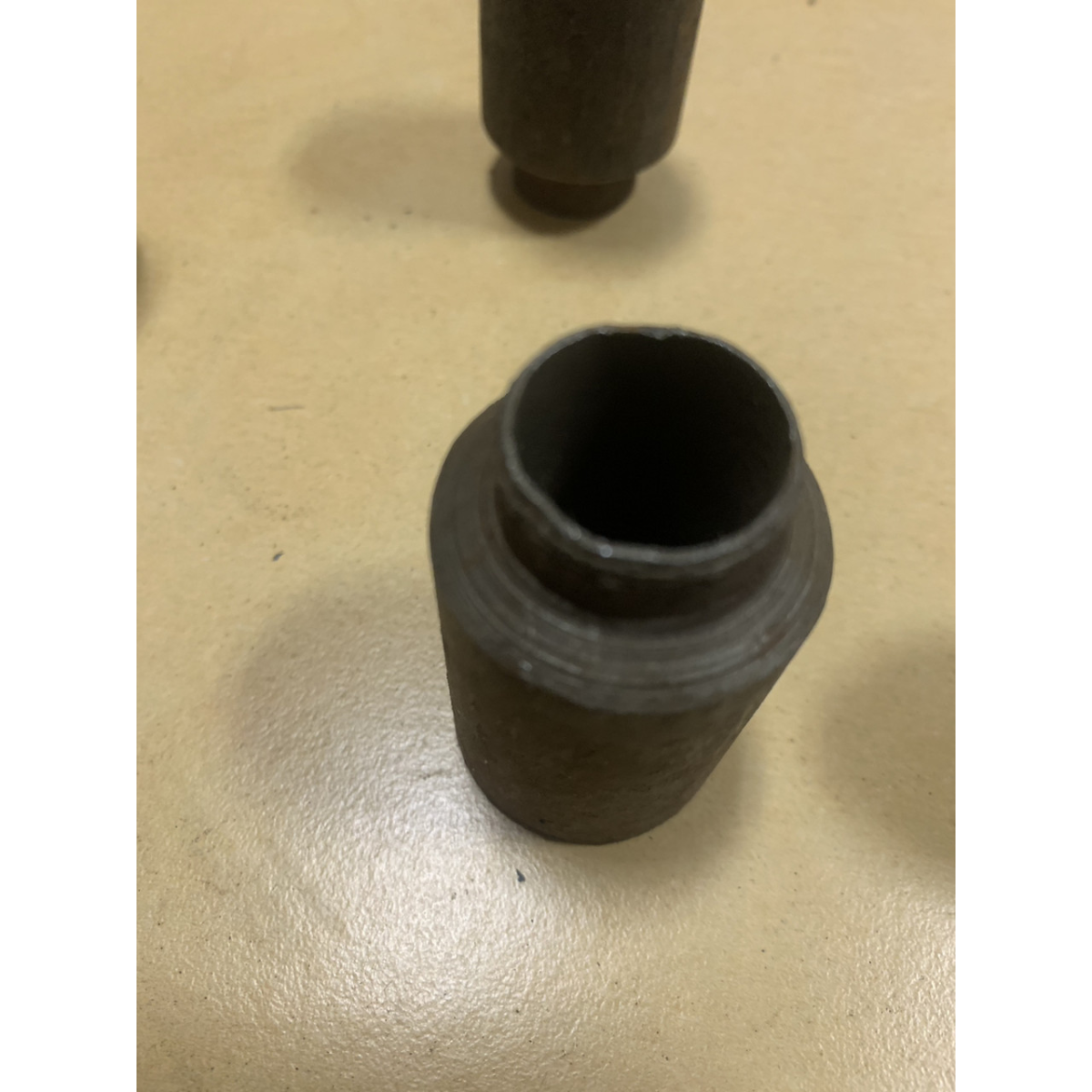

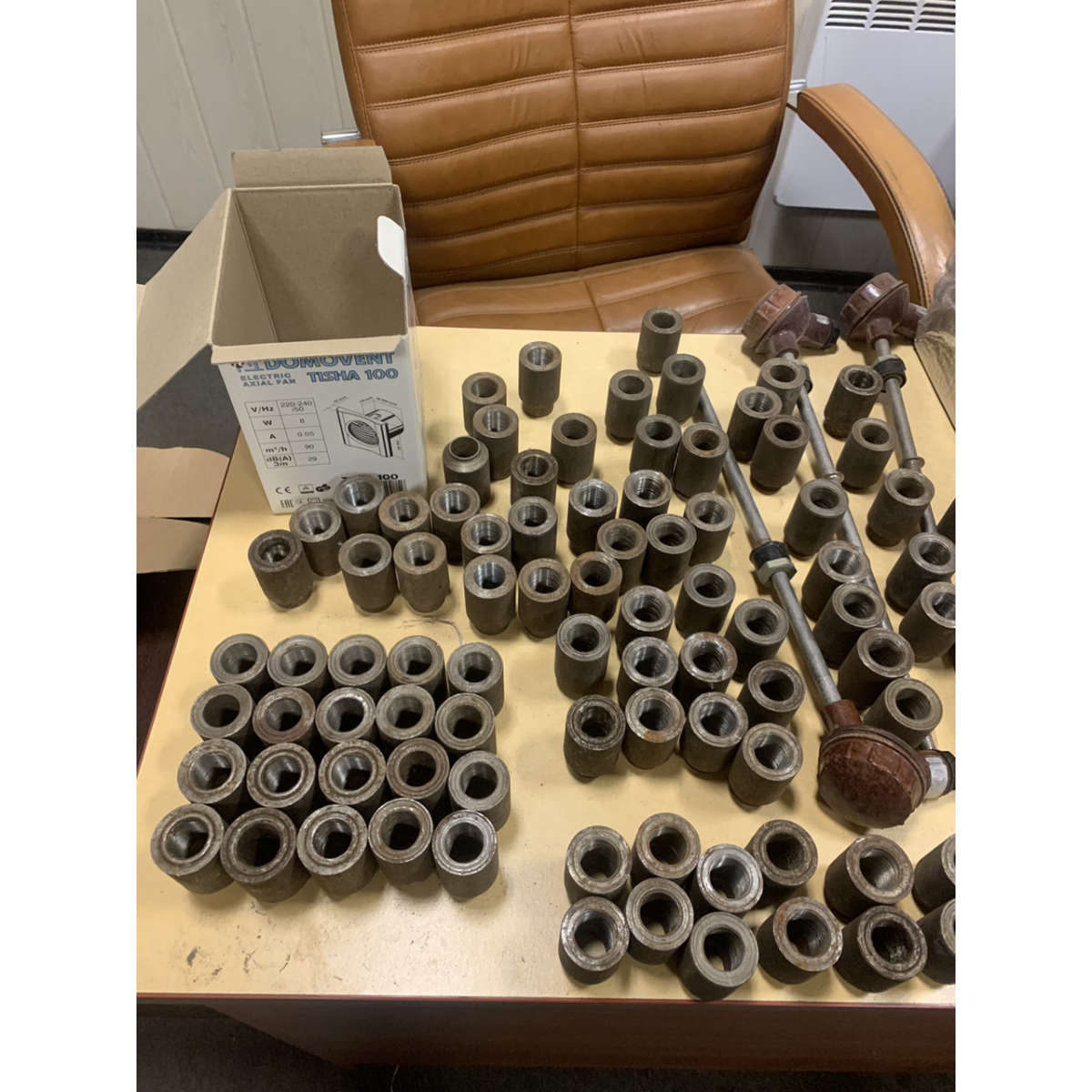

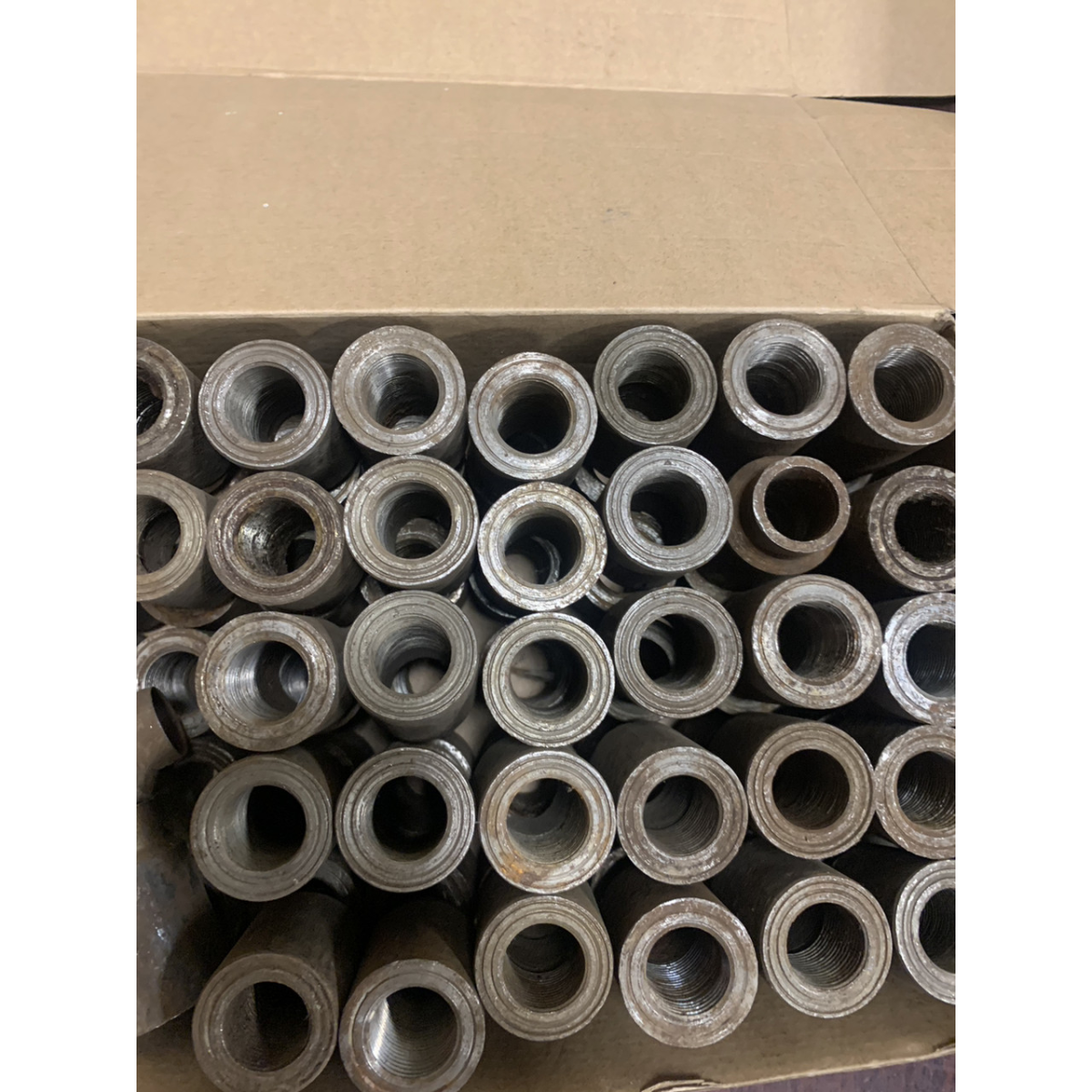

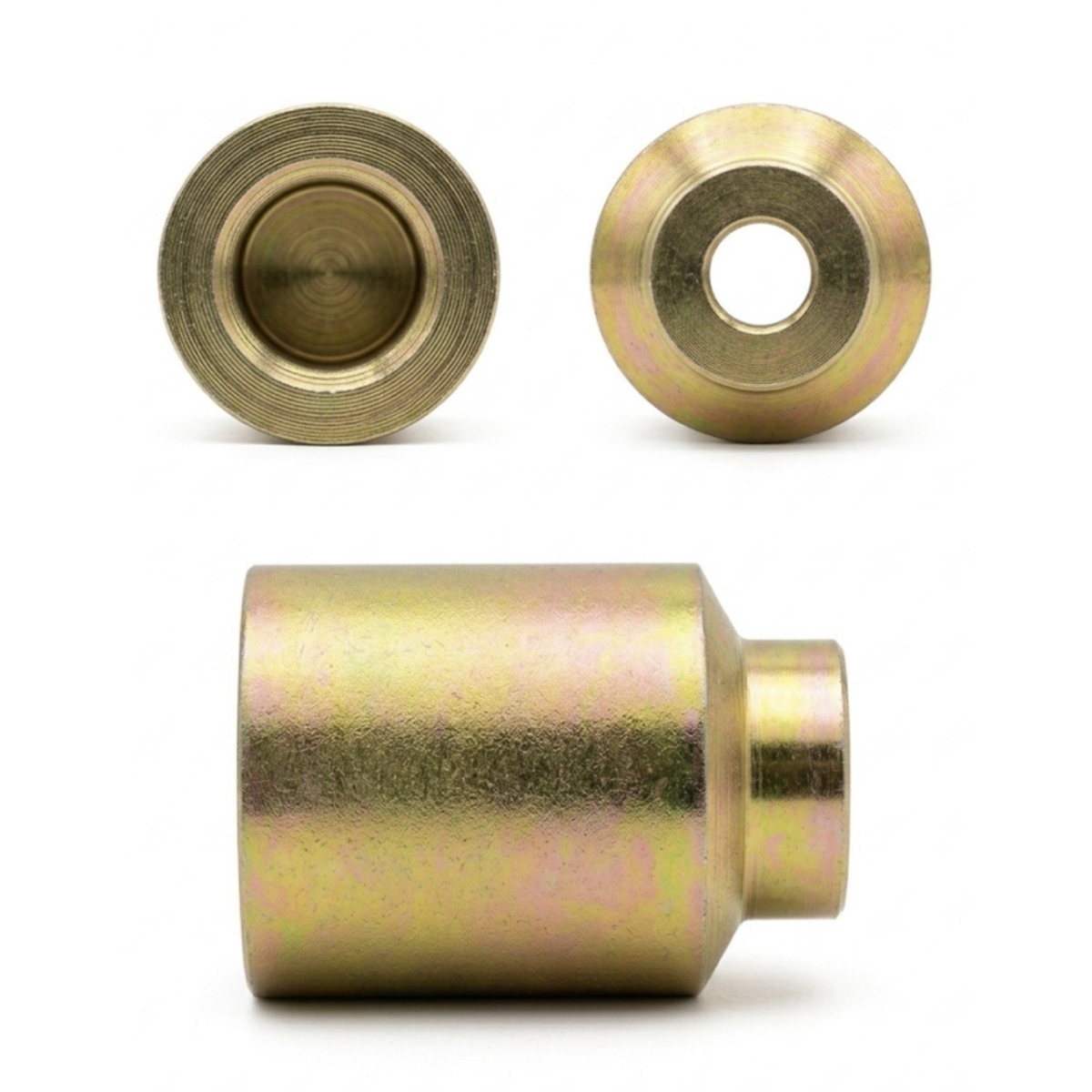

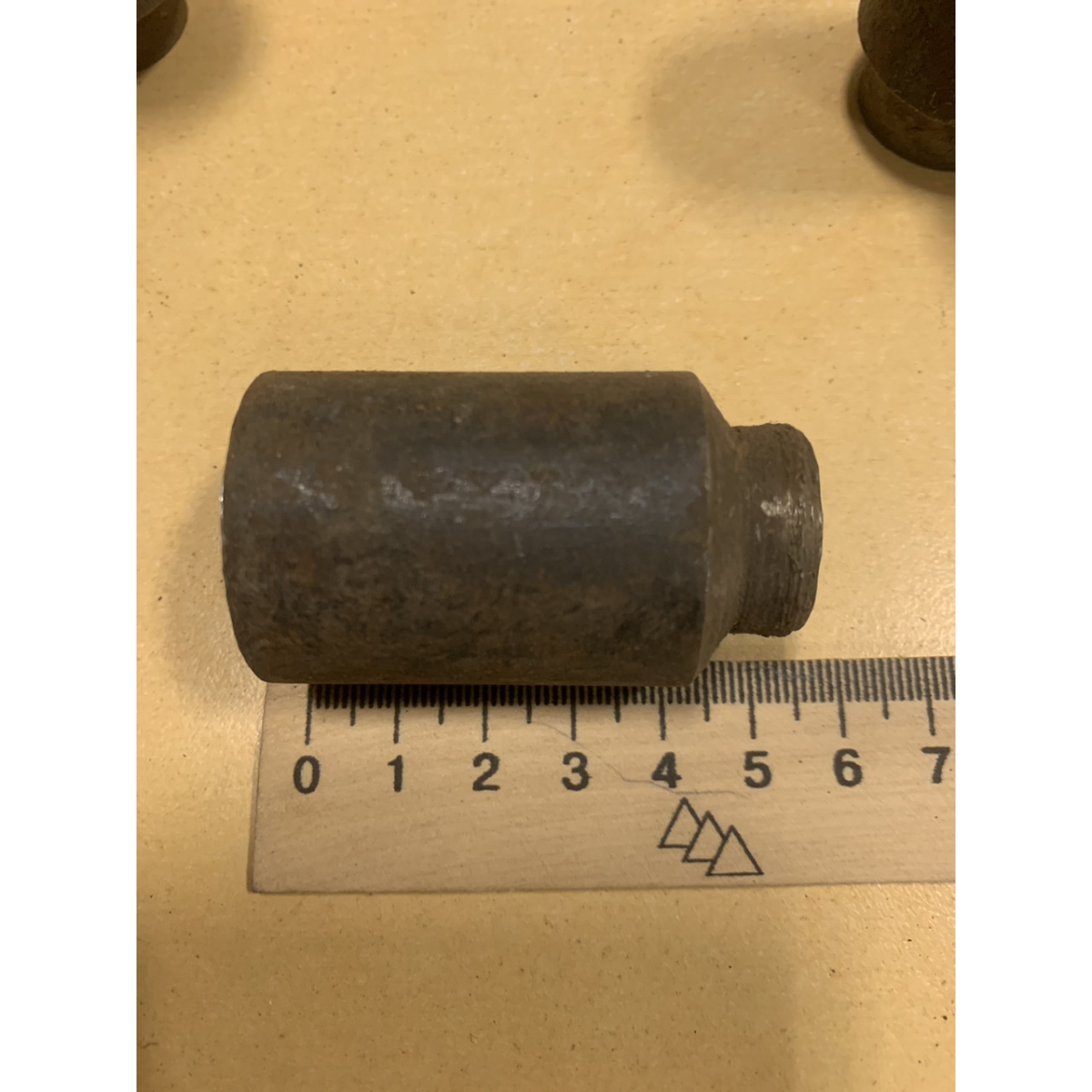

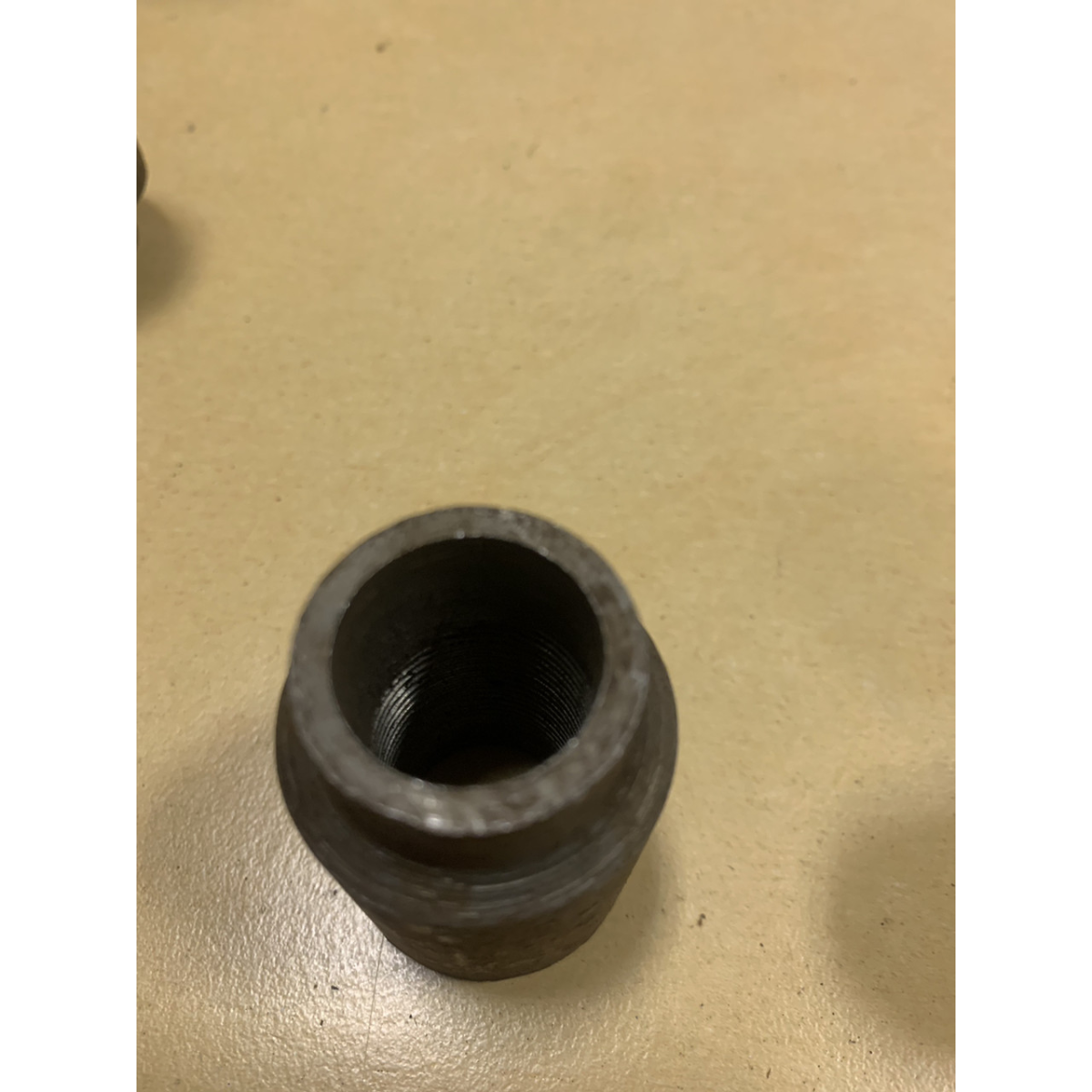

Бобишка М20х1,5 55 мм

Опис

Бобишка приварна (БП)

Бобишка — це допоміжна деталь трубопроводу, призначена для монтажу приладів КВПіА (манометрів, вакуумметрів, термометрів, датчиків тиску) на магістральних лініях або резервуарах.

Основні характеристики

• Тип приєднання: Приварна (з одного боку приварюється до труби, з іншого має внутрішню різьбу).

• Матеріал виконання: Сталь 20 (вуглецева), 09Г2С (низьколегована) або 12Х18Н10Т (нержавіюча сталь для агресивних середовищ).

• Робочий тиск ($P_{y}$): Стандартно до 20 МПа, 40 МПа або 63 МПа (залежно від виконання).

• Температура середовища: Від -70°C до +450°C.

Типорозміри та різьба

Найчастіше використовуються бобишки з наступною внутрішньою різьбою:

1. М20х1,5 — основна метрична різьба для промислових манометрів (наприклад, МТ-3У, МП4-У).

2. G1/2" — трубна циліндрична різьба (часто зустрічається в імпортному обладнанні).

3. G1/4" — для компактних датчиків або приладів низького тиску.

Варіанти виконання

• БП-1: Пряма бобишка з циліндричною різьбою.

• БП-2: Скошена бобишка (під кутом) для встановлення термометрів у потік.

• Конічна: Для систем з високим тиском.
