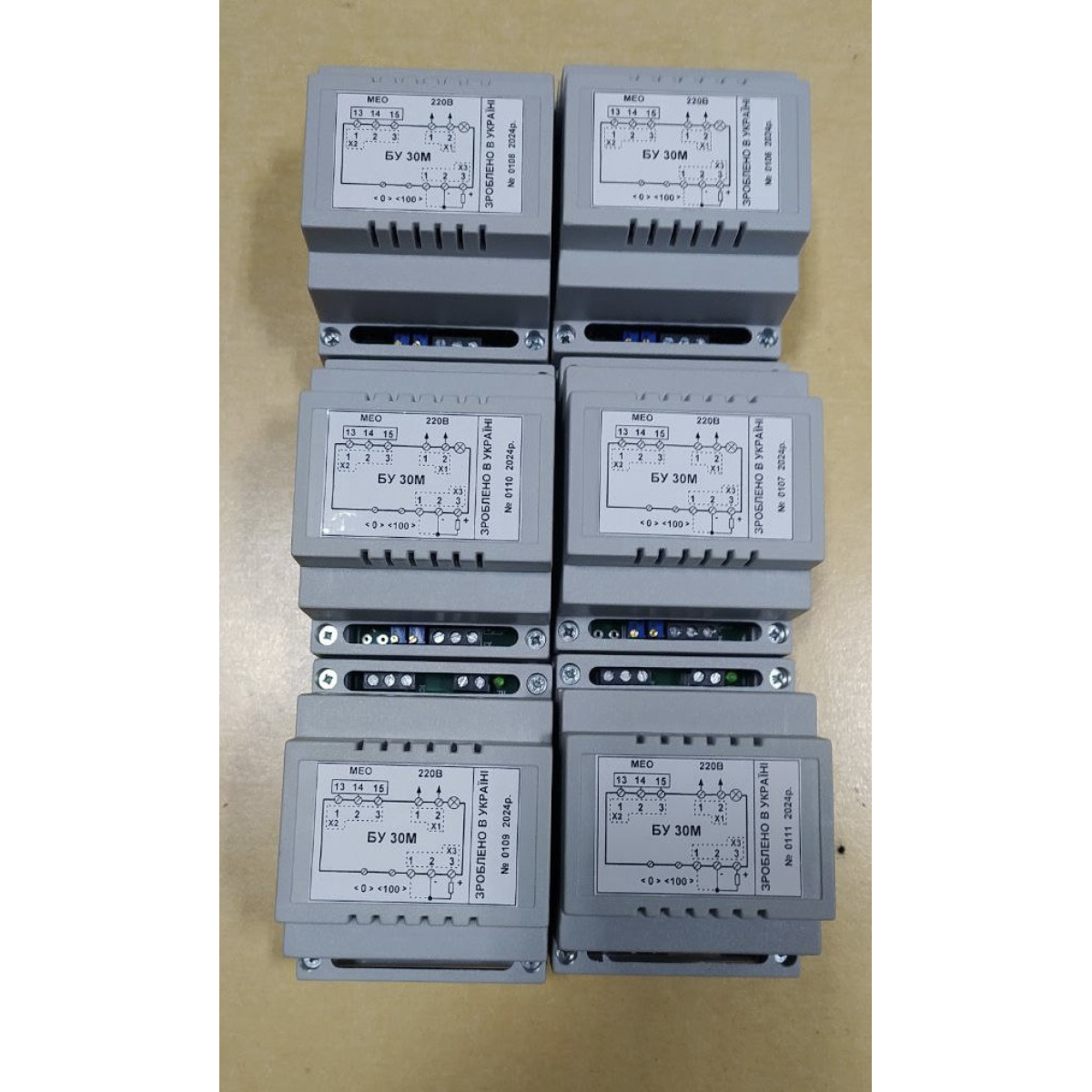

Блок БУ 30М з концевим вимакачем БСПІ

Опис

Варто зазначити, що БУ 30М фактично виконує функції, аналогічні блоку БСПТ-10М (Блок сигналізації положення струмовий), який широко використовувався в радянських та пострадянських виконавчих механізмах типу МЕО.

Технічна відповідність (Аналог БСПТ-10М)

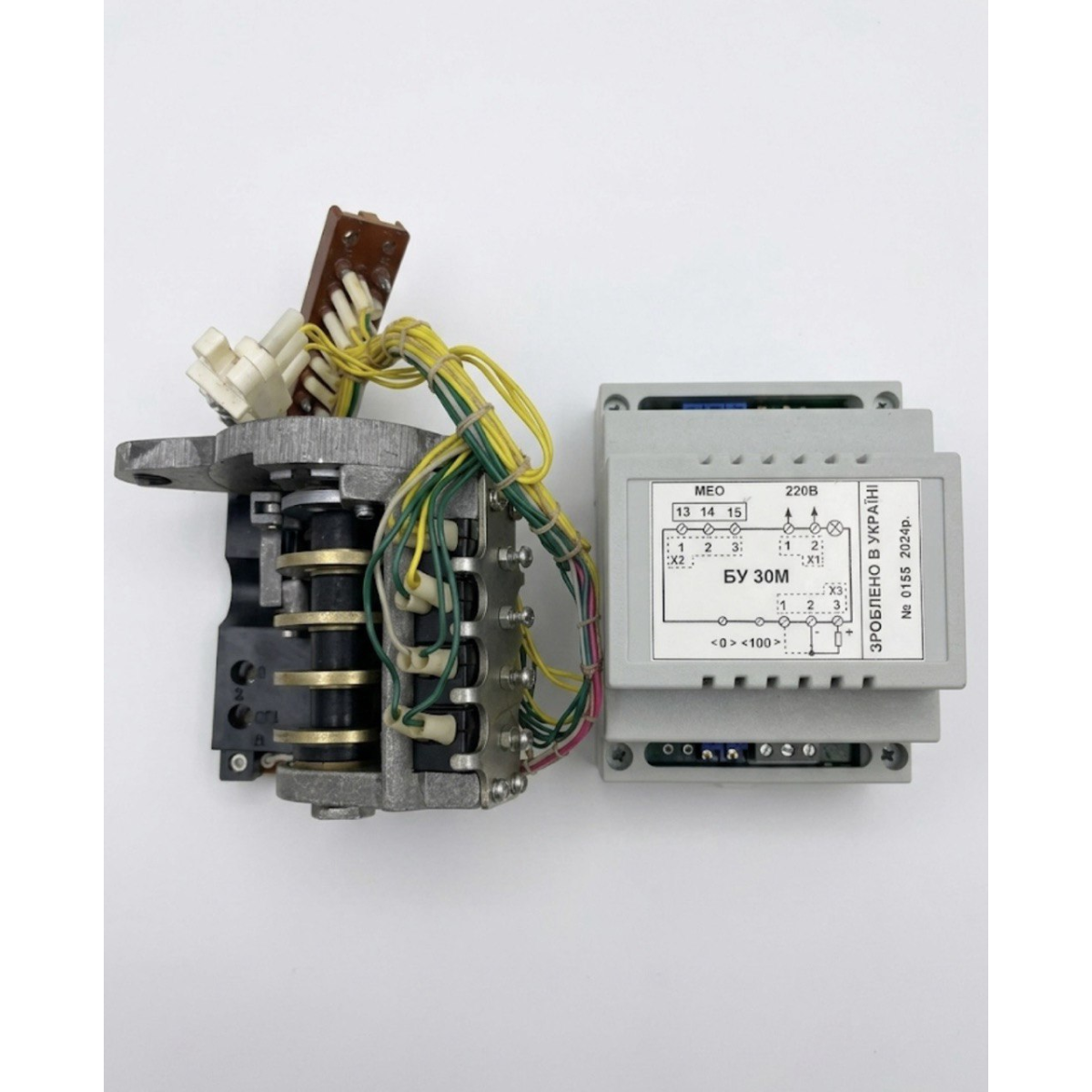

Комплект БУ 30М із блоком кінцевих вимикачів є сучасною альтернативою БСПТ-10М завдяки наступним особливостям:

• Перетворення сигналу: Як і БСПТ, цей блок призначений для перетворення механічного кута повороту вала виконавчого механізму в уніфікований електричний сигнал (зазвичай 0-5 мА, 0-20 мА або 4-20 мА).

• Спільна робота з БКВ: Блок БСПТ-10М завжди працює в парі з блоком мікроперемикачів (що ми бачимо на вашому фото), де кулачки натискають на кнопки для розриву ланцюга живлення двигуна.

• Взаємозамінність: При заміні старого БСПТ на БУ 30М важливо звірити схему підключення (яка нанесена на верхній панелі вашого пристрою), оскільки нумерація клем може відрізнятися, хоча логіка роботи залишається ідентичною.

Ключові вузли комплекту:

1. Датчик положення (Реостатний або індуктивний): Знаходиться всередині блоку з кулачками, передає дані про позицію на БУ 30М.

2. Підсилювач (БУ 30М): Стабілізує сигнал та видає його на контролер або покажчик положення.

3. Кінцеві вимикачі: Забезпечують фізичну зупинку вала в точках $0\%$ та $100\%$

Характеристики
