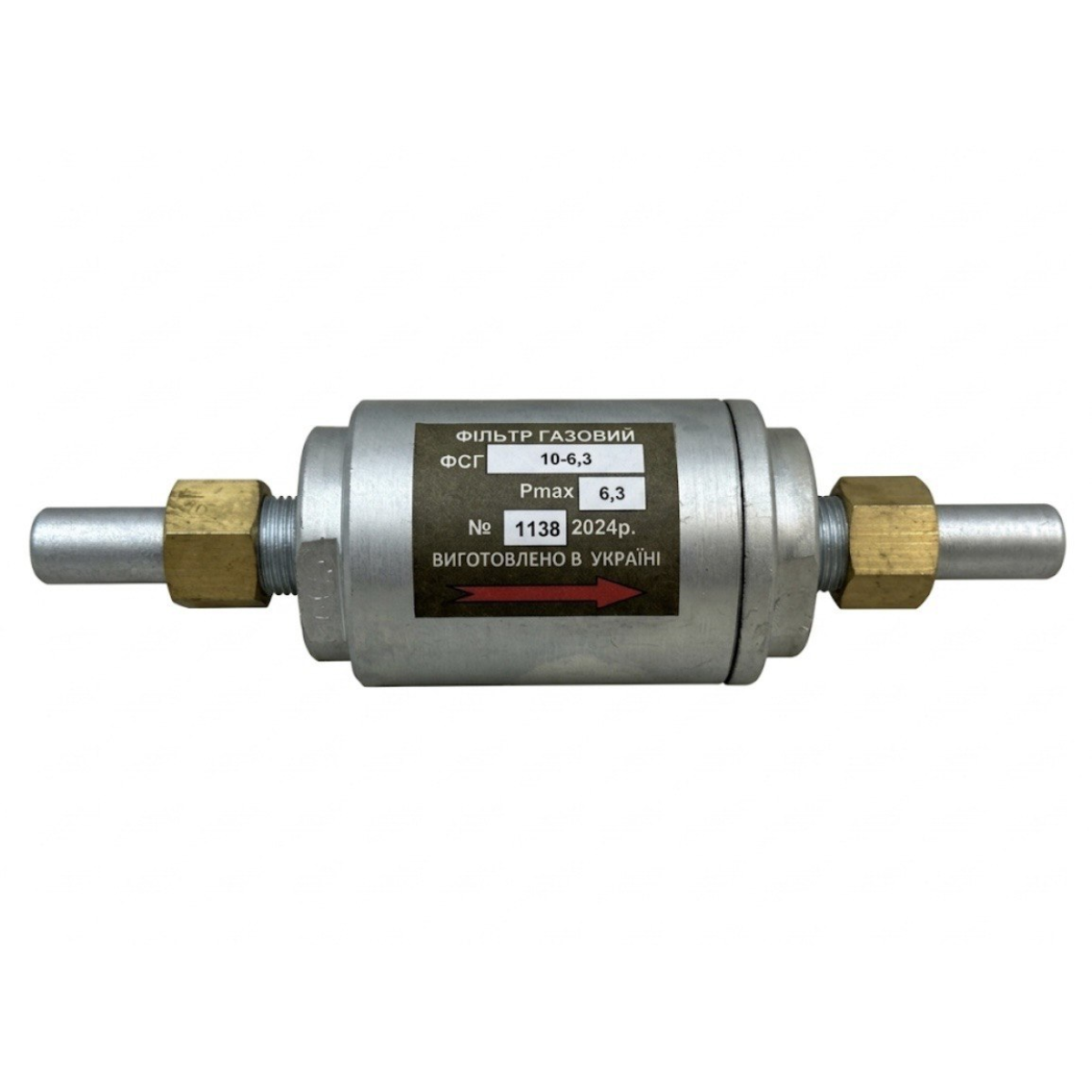

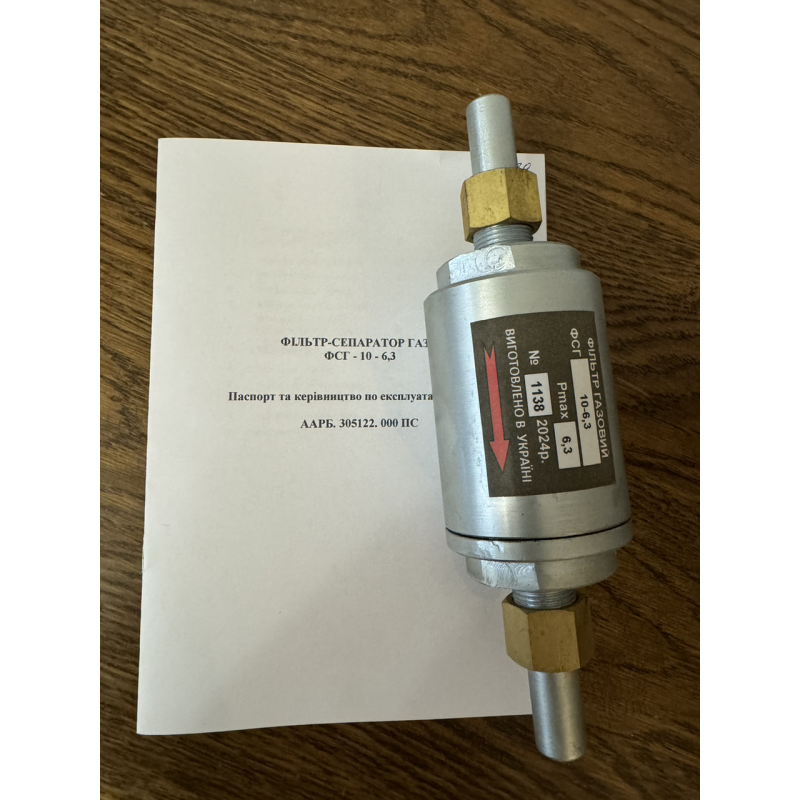

Фільтр-сепаратор газу ФСГ 10-6,3

Цей пристрій призначений для високоякісної тонкої очистки природного газу, повітря та інших неагресивних газів від твердих механічних забруднень, пилу та іржі.

Основні характеристики:

• Тип: ФСГ-10-6,3 (Фільтр-Сепаратор Газовий).

• Умовний прохід (DN): 10 мм.

• Максимальний робочий тиск (Pmax): 6,3 МПа (або 63 кгс/см²).

• Призначення: Захист контрольно-вимірювальних приладів (КВП), автоматики та газорегулюючого обладнання від передчасного зносу та похибок у роботі.

• Тонкість фільтрації: зазвичай становить до 5 мкм.

• Пропускна здатність: до 300 нм³/год (залежно від тиску).

Особливості:

• Може працювати як у постійному, так і в імпульсному режимі.

• Корпус виготовлений зі сталі, що дозволяє витримувати високий тиск.

• З'єднання — штуцерне (під приварку або через перехідники, як на вашому фото).

Цей фільтр є критично важливим для стабільної роботи автоматики на ГРП та ГРУ, оскільки запобігає засміченню тонких каналів керування

ЗМІСТ

1. ПРИЗНАЧЕННЯ ТА ОСНОВНІ ВІДОМОСТІ ПРО ВИРІБ

1.1 Фільтр газу ФСГ-10-6,3 (далі по тексту – фільтр), призначений для очищення неагресивних газів, природного газу, газоповітряних сумішей, а також повітря та інших середовищ від твердотільних механічних забруднень, парафінових і масляних з’єднань, крапельної  рідини, захисту від передчасного зносу і похибок роботи газового обладнання. Встановлюються на трубопроводах або технологічному обладнанні з умовним проходом 10 мм і максимальним робочим тиском середовища до 6,3 МПа.

2.ТЕХНІЧНА ХАРАКТЕРИСТИКА

2.1 Основні характеристики робочого середовища:

- Кількість твердотільних механічних забруднень – до 100 мг/м³;

- Рекомендована температура робочого середовища – до +85 ^оС;

- Швидкість потоку робочого середовища – не більше 20,0 м/с.

2.2 Основні технічні характеристики фільтрів по очистці середовища

- номінальна ступінь фільтрації – 5мкм;

- номінальна ефективність фільтрації по механічних домішках – не менше 99,0 %

2.3 Основні технічні дані і характеристики

Примітка: * за одиницю виміру кількості витрати робочого середовища принято 1 м³ газу при температурі +20 ^оС, тиск 101,1 кПа (760 мм рт.ст.), величина номінальної пропускної здатності прийнята при швидкості течії середовища (для значення при PN=6,3 МПа) 20 м/с в трудопроводі з Двн=Ду фільтра.
